A-101-6 Six Stage Opto FET VCF

A-101-6 ist ein Filtermodul, bei dem sogenannte "Opto-FETs" zur Steuerung der Frequenz verwendet werden. Opto-Fets sind ähnlich aufgebaut wie Vactrols, jedoch kommen hier lichtempfindliche Feldeffekt-Transistoren (FET) statt lichtempfindlicher Widerstände (LDRs) zum Einsatz. Bei Opto-FETs sind ein lichtempfindlicher FET und eine Leuchtdiode in einem gemeinsamen, lichtdichten Gehäuse untergebracht. Der Vorteil gegenüber Vactrols besteht darin, dass Opto-FETs wesentlich schneller sind als LDRs und somit auch sehr kurze Attacks/Decays oder FM-Effekte möglich sind. Der Nachteil besteht darin, dass sich ein FET nur bei geringer Aussteuerung wie ein ohmscher Widerstand verhält. Bei höherer Aussteuerung nehmen die Verzerrungen zu. Ansonsten gelten die gleichen Hinweise wie bei den Vactrol-Grundlagen erwähnt.

Das Modul A-101-6 besteht aus 6 seriell geschalteten 6dB-Filterstufen, wobei jede Stufe wahlweise als Tiefpass, Hochpass oder einer von zwei Allpass-Typen arbeiten kann. Die folgenden Schaltbilder zeigen jeweils eine der 6 hintereinander geschalteten Stufen in den 4 verfügbaren Filter-Typen:

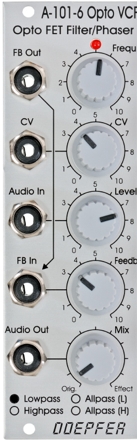

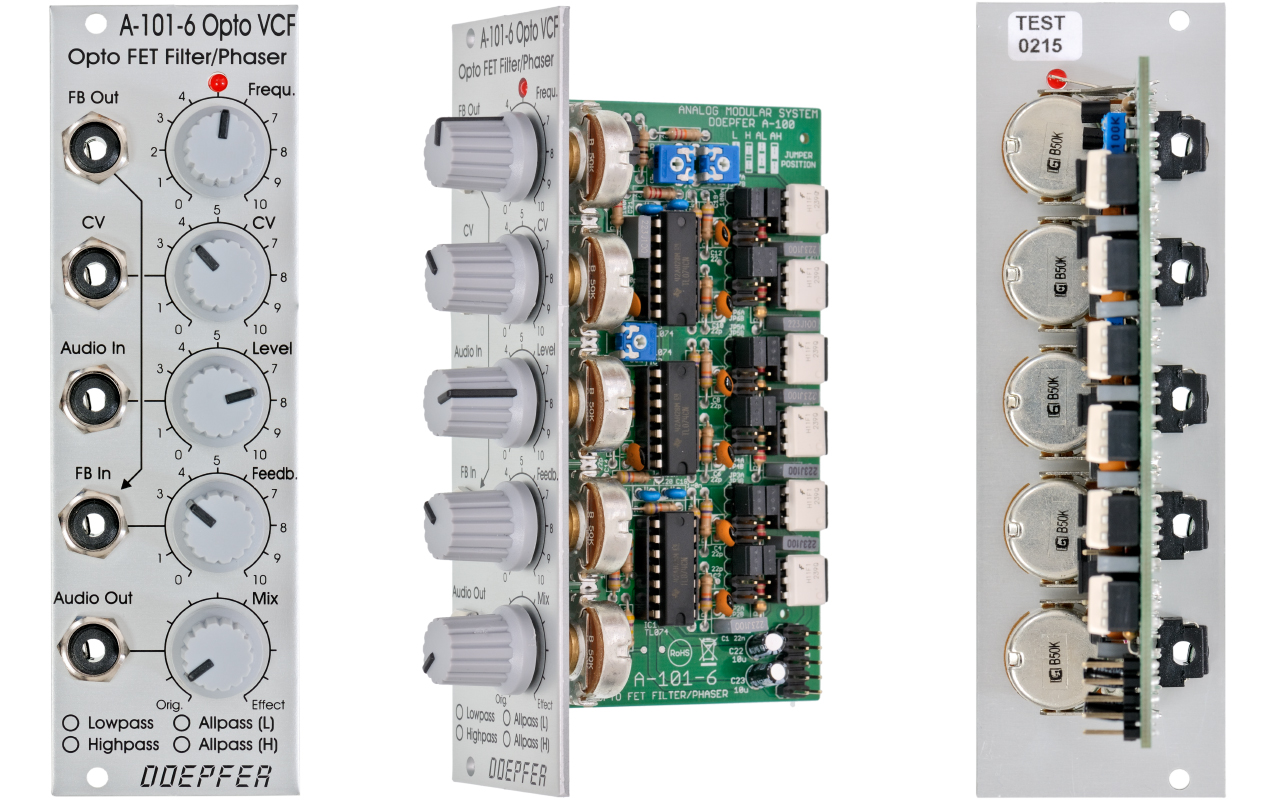

Die in den Schaltbildern eingezeichneten variablen Widerstände entsprechen dabei dem Opto-FET. Die Helligkeit der LEDs in den Opto-FETs und damit die Filterfrequenz ist manuell mit dem Frequenz-Regler und über eine externe Steuerspannung (CV) mit Abschwächer steuerbar. Eine LED an der Frontplatte zeigt die Helligkeit der LEDs in den Opto-FETs an. Mit Hilfe von Jumpern wird auf der Leiterplatte bestimmt, welchen Filtertyp das Modul besitzt (ab Werk werden die Jumper für Tiefpass gesetzt). An der Frontplatte kann der mit den Jumpern eingestellte Filtertyp mit einem wasserfesten Filzstift markiert werden. Das folgende Dokument zeigt die Positionen der Jumper für die 4 verschiedenen Filtertypen: A-101_6_Jumper.pdf. In dem Dokument ist auch beschrieben, wie das Trimmpoti für die maximale Resonanz beim Wechseln des Filtertyps neu einjustiert wird.

Die Resonanz kann über den Feedback-Regler bis zu Eigenschwingung eingestellt werden. Mit Hilfe eines Trimmpotentiometers kann dabei die Stärke der maximalen Rückkopplung eingestellt werden. Bei hohen Rückkopplungswerten können - speziell im Allpass-Modus - sehr extreme Eigenresonanz-Klänge erzeugt werden. Das rückgekoppelte Signal kann auch extern eingespeist werden (z.B. über einen externen VCA,der zwischen FB Out und FB In eingeschleift wird). Beim Ändern des Filtertyps muss das interne Trimmpoti für die maximale Resonanz neu justiert werden (siehe A-101_6_Jumper.pdf letzte Seite).

Mit dem Mix-Regler kann zwischen dem Original-Signal und dem Effekt-Signal umgeblendet werden. Im Filter-Modus wird dieser Regler voll nach rechts gedreht. Im Allpass-Modus erhält man in Mittelstellung Phasing-artige Klänge, bei Vollausschlag reine Allpass-Sounds.

A-101-6 is a filter module that uses so-called opto FETs to control the filter frequency. Opto FETs are very similar to Vactrols but use light depending field effect transistors (FETs) instead of light depending resistors (LDRs). A opto FET is a combination of a light depending FET and a LED (light emitting diode) both put into a small light-proof case. The advantage compared to vactrols is the much faster response of opto FETs compared to LDRs. This allows much faster attack/decay times and even FM effects. The disadvantage compared to vactrols is that the FET behaves as a normal Ohm resistor only for small levels. With higher levels the FET begins to distort. Apart from this the notes mentioned on the Vactrol Basics page are valid.

Module A-101-6 is made of six serial 6dB filter stages. Each stage can work as lowpass, highpass or one of two allpass types. The following schematics show one of the six serial stages in the four possible modes:

The variable resistors shown in the schematics corresponds to the opto FET. The brightness of the Opto FET LEDs and consequently the filter frequency can be adjusted manually (Frequ. control) and controlled by means of an external control voltage (CV) with attenuator. The LED at the front panel reflects the LED brightness inside the opto FETs.

The type of filter is chosen by jumpers on the pc board (factory setting: low pass). The type of filter determined by the jumpers positions can be marked by means of a water-resistant felt pen at the front panel. The following document shows the jumper positions for the four different filter types: A-101_6_Jumper.pdf. The document describes also the adjustment of the trimming potentiometer for the max. resonance/feedback.

The resonance is controlled by the Feedback control up to self oscillation. By means of a trimming potentiometer the maximal feedback can be adjusted. High feedback values can be used mainly in the allpass mode to obtain very extreme self oscillation sounds. Even an external feedback signal can be used instead of the internal feedback connection (FB In socket). Whenever the filter type is changed by means of the jumpers the trimming potentiometer for the maximal feedback has to be re-adjusted (see A-101_6_Jumper.pdf last page for details)

The Mix control is used to pan between the original signal (CCW position) and the effect signal (CW position). In filter mode (LP/HP) this control is usually set fully CW. In the allpass modes one obtains phasing sounds at center position or "pure" allpass sound in fully CW position.
