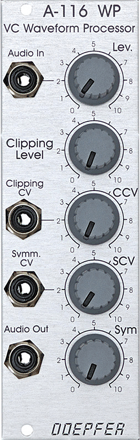

A-116 Voltage Controlled Waveform Processor


click to enlarge

A116

Das Modul A-116 dient zur spannungsgesteuerten, dynamischen Wellenform-Modifikation von Audio-Signalen. Es ermöglicht die Erzeugung neuer Wellenformen aus den bestehenden Grundformen, wobei die Änderungen modulierbar sind.
Das Eingangssignal durchläuft zunächst einen Eingangsverstärker mit einem Verstärkungsbereich von 0 bis 2, d.h. das Signal kann sowohl abgeschwächt als auch bis um den Faktor 2 verstärkt werden. Nach dem Eingangsverstärker wird das Signal gleichzeitig zwei parallelen
Signalverarbeitungswegen zugeführt: Signalbegrenzung (engl. clipping) und asymmetrischer Verstärker. Anschließend werden die modifizierten Signale addiert und dem Ausgang zugeführt.
Dabei sind die Parameter Clipping-Level und Symmetrie sowohl manuell einstellbar als auch per Steuerspannungen modulierbar, wodurch sehr komplexe, dynamische Wellenformänderungen möglich sind.

Die deutsche Bedienungsanleitung ist als PDF-Datei auf unserer Website verfügbar: A116_anl.pdf.


Module A-116 provides voltage-controlled dynamic waveform modification of audio signals. It can produce new waveforms from the standard VCO shapes, and modulate these changes in real time. The signal first of all goes through an input amplifier, which can attenuate the signal as well as amplify it by up to a factor of 2.
After the input amplifier, the signal goes through two parallel processors: a clipping circuit, and an asymmetrical amplifier. The processed signals are added together and sent to the output.
Clipping-Level and Symmetry amounts are not just manually controllable, but can also be modulated by control voltages, to produce complex, constantly changing waveforms.

For more detailed information please look at the English user's manual A116_man.pdf.


Breite/Width: 8TE / 8HP / 40.3 mm
Tiefe/Depth: 40 mm (gemessen ab der Rückseite der Frontplatte / measured from the rear side of the front panel)
Strombedarf/Current: 20mA

Preis/Price: Euro 65.00
