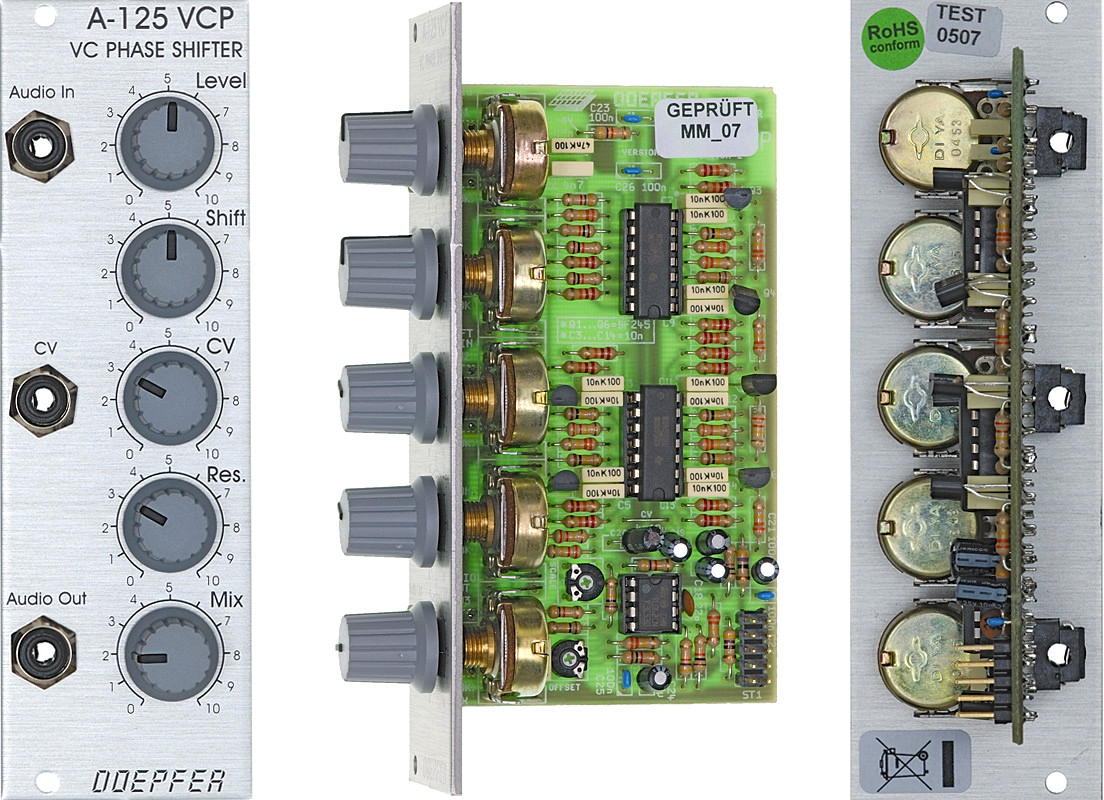

A-125 Voltage Controlled Phase Shifter

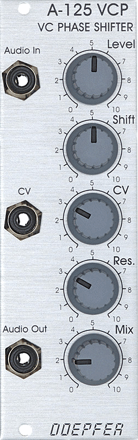

click to enlarge

A125

Das Modul A-125 ist ein spannungssteuerbarer Phasenschieber (engl. voltage-controlled phase shifter, phaser). Die Phasenverschiebung können Sie sowohl manuell einstellen als auch per Steuerspannung modulieren. Ebenfalls einstellbar sind die Parameter Resonanz (Tiefe der Auslöschungen, Klangfarbe) und Mix (Anteil des Originalsignals, das dem "geshiftetem" Signal hinzugefügt wird). Mit dem A-125 können die typischen Phaser-Effekte ("Jet-Sound") erzeugt werden, wobei diese jedoch auf Grund der Spannungssteuerung nicht nur - wie allgemein üblich - von einem LFO, sondern auch von anderen Modulationsquellen (z.B. ADSR, Random, Theremin, Sequencer, S&H) gesteuert werden können. In Kombination mit dem Shepard-Generator A-191 und mehreren A-125 können die "endlosen Barberpole" Phasing-Effekte realisiert werden.

Die deutsche Bedienungsanleitung ist als PDF-Datei auf unserer Website verfügbar: A125_Anl.pdf

Weiter unten finden Sie den Frequenzgang des A-125 bei verschiedenen Phasen-Einstellungen (verschiedene Stellungen des Shift-Reglers).

Ein ähnliches Modul ist der modulare 12-stufige Vactrol-Phaser A-101-3.


Module A-125 (VC Phaser) is a voltage controlled phase shifter.
Phase shifting can be controlled either manually or by voltage control.
Other parameters which can be controlled are resonance (governing the depth of the comb filtering, and tonal color) and mix (the amount of the original signal which is added to the phase-shifted signal). The A-125 is used to generate the typical phaser sound ("jet sound"). Due to the voltage control feature not only the usual LFO-controlled phasings but even ADSR-, random-, sequencer- or S&H-controlled phasings are possible. In combination with the Shepard generator A-191 and several A-125 never ending barberpole phasing effects come true.

For more detailed information please look at the English user's manual A125_man.pdf

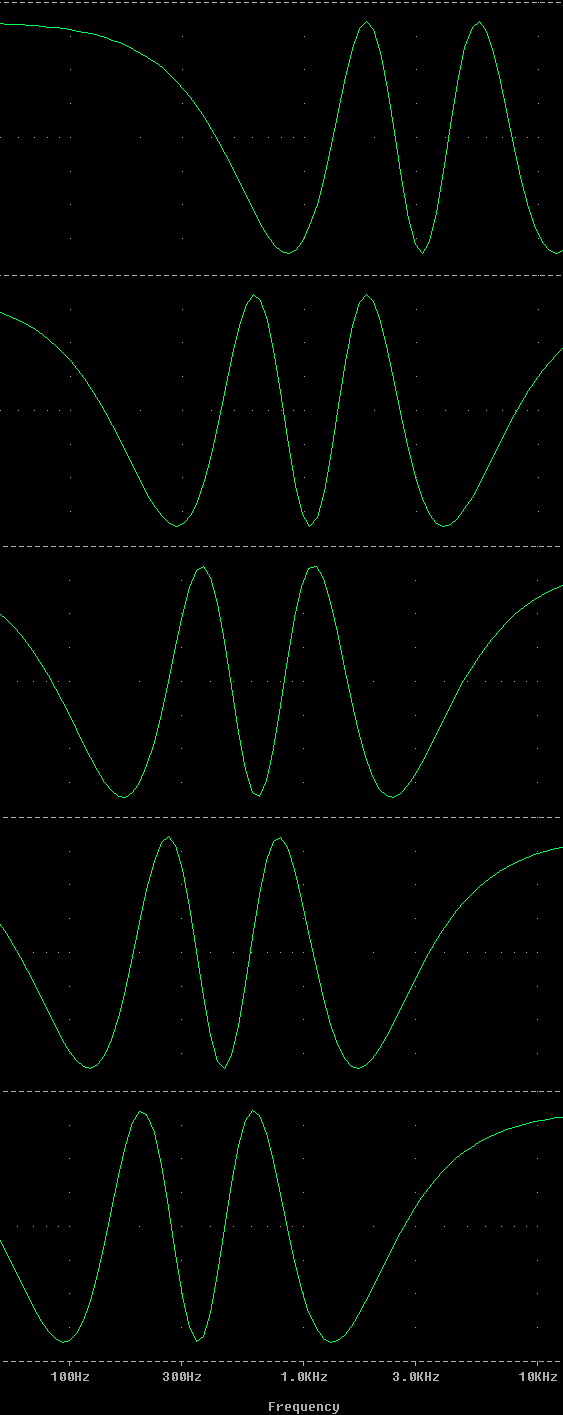

Below you will find the frequency response of the A-125 for different phase shift settings.

A similar module is the modular 12 stage vactrol phaser A-101-3.


Klangbeispiele Sound examples

Im ersten Beispiel wird ein LFO zur Modulation der Phasenverschiebung verwendet. Am Anfang ist das unveränderte Originalsignal zu hören (Mix-Regler auf Linksanschlag). Dann wird der Mix-Regler in Mittelstellung gebracht, der CV-Regler aufgedreht und später auch der Resonanzregler. In the first examples an LFO is used to modulate the phase shift. At the beginning the original audio signal can be heard (Mix control = CCW). Then the mix, after that the CV and then the Resonance control is turned up.
A125_cluster_LFO.mp3
Im nächsten Beispiel ein ADSR zur Phasenmodulation verwendet. Die Modulationstiefe und Resonanz werden im Laufe des Beispiels manuell verändert: In the next example an ADSR is used for phase modulation. The modulation depth and the resonance are changed manually:
A125_cluster_ADSR.mp3

Breite/Width: 8TE / 8HP / 40.3 mm
Tiefe/Depth: 65 mm (gemessen ab der Rückseite der Frontplatte / measured from the rear side of the front panel)
Strombedarf/Current: 20 mA

Preis / Price: Euro 80.00
The price in US$ depends upon the exchange rate between Euro and US$ at the payment day.
