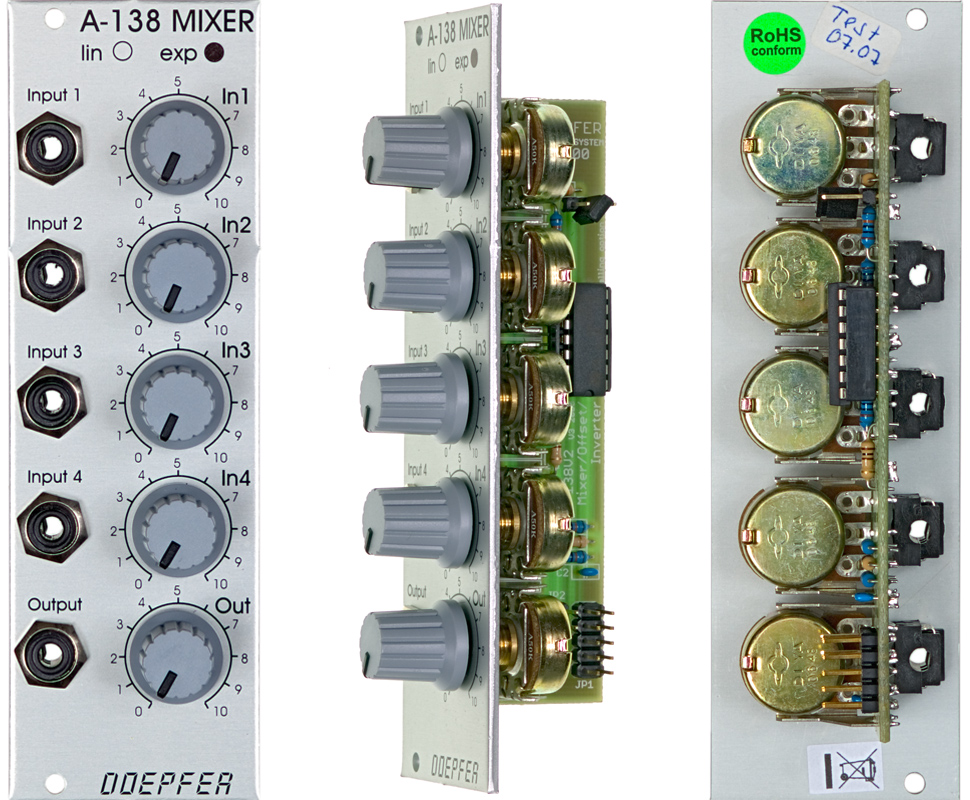

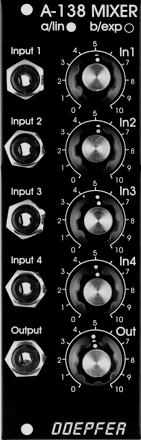

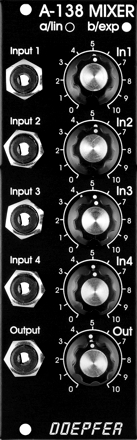

A-138 Mixer

Beim Modul A-138 handelt es sich um einen vierkanaligen Mischer (engl. mixer), der sowohl zum Mischen von Steuerspannungen als zum Mischen von Audiosignalen verwendet werden kann. Für jeden der vier Eingänge steht ein eigener Abschwächer zur Verfügung. Darüberhinaus verfügt der Mixer über einen Abschwächer am Ausgang, so daß dieser auch das Ende der Audiokette darstellen kann.
Das Modul wird in zwei Versionen geliefert

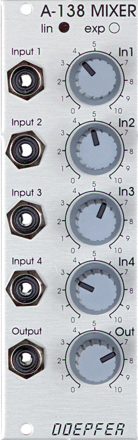

- A-138 a: Ausführung mit linearen Potentiometern; in erster Linie für das Mischen von Steuerspannungen geeignet

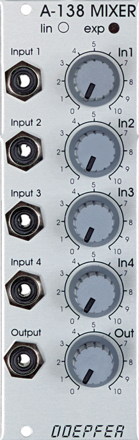

- A-138 b: Ausführung mit logarithmischen Potentiometern; besonders geeignet für das Mischen von Audio-Signalen.

Die deutsche Bedienungsanleitung ist als PDF-Datei auf unserer Website verfügbar: A138_anl.pdf

Neu: Seit April 2004 wird zunächst das Modul A-138b in einer überarbeiteten Version ausgeliefert, bei der Regler In1 als Gleichspannungs-Offset-Generator (ca. 0...+5V) arbeitet, solange kein Patchkabel in die Buchse Input 1 gesteckt wird. Falls diese Funktion nicht gewünscht ist, kann sie durch Abziehen eines Jumpers (Steckbrücke) auf der Platine deaktiviert werden. Voraussichtlich ab Sommer 2004 ist auch der A-138a mit dieser Änderung lieferbar.

Neu ab Sommer 2007: Mix-Expander-Modul A-138x, damit kann die Zahl der Eingänge eines A-138a oder A-138b um 5 erweitert werden. Hierzu müssen zwei Drähte an das existierende A-138-Modul angelötet werden (bei Neubestellungen kann dies bei uns durchgeführt werden).
Aktualisierung 2011: Wegen der geringen Nachfrage wird die Produktion der die Module A-128x wieder eingestellt.

Module A-138 is a four channel mixer, which can be used with either control voltages or audio signals. Each of the four inputs has an attenuator, and there's a master attenuator, so that the mixer can be used at the end of the audio chain - ie. it can be used to interface directly with an external mixer, amplifier, etc.
The module can be supplied in two versions:
A-138 a: potentiometers with linear response, so especially suitable for control voltage mixing.
A-138 b: potentiometers with logarithmic response, so especially suitable for audio signal mixing.

For more detailed information please look at the English user's manual A138_man.pdf

New: From April 2004 an improved version of the module A-138b is manufactured. For the revised versions control In1 works as a DC offset generator (about 0...+5V) provided that no patch cord is plugged into socket In1. If this feature is not required it can be deactivated by removing a jumper on the pc board. Probably from summer 2004 even the A-138a will be manufactured with this improvement.

New from summer 2007: mix expander module A-138x, increases the number of inputs by five.
Update 2011: Because of the poor sales the production of the A-138x modules has been stopped.
