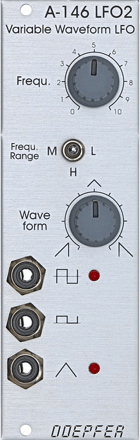

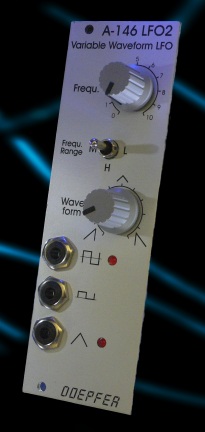

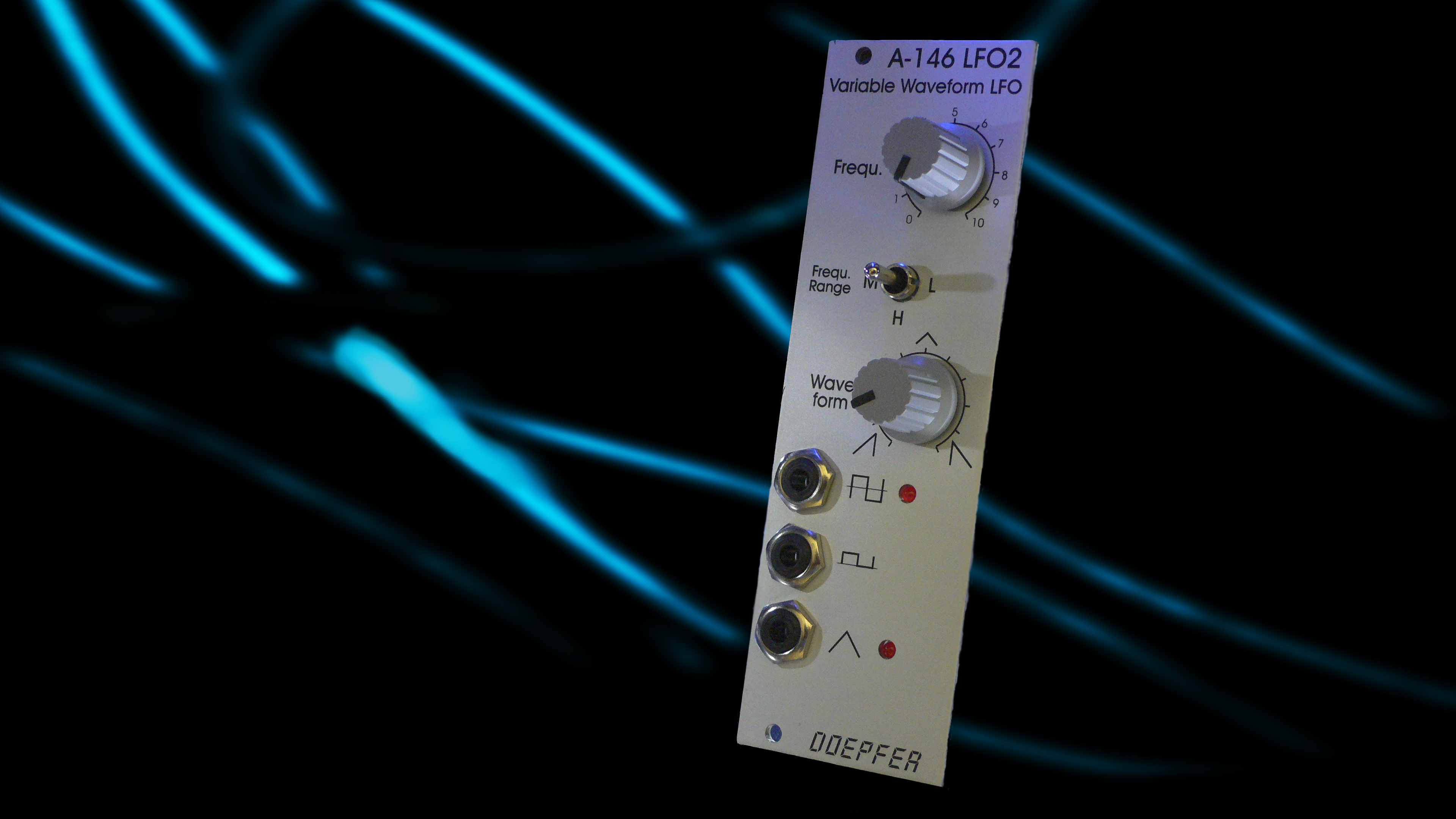

A-146 Low Frequency Oscillator 2 / LFO 2

Das Modul A-146 (LFO 2) ist ein Niederfrequenz-Oszillator (engl. low frequency oscillator), der periodische Steuersignale in einem weiten Frequenzbereich erzeugt. Der Unterschied zum A-145 besteht in der einstellbaren Kurvenform. Der A-146 wird für die gleichen Zwecke wie der A-145 eingesetzt. Drei Ausgänge mit unterschiedlichen Wellenformen stehen zur Verfügung: Sägezahn-/Dreieckwelle, symmetrische Pulswelle und positive Pulswelle.
Die Kurvenform (engl. waveform) ist mit einem Regler stufenlos von steigendem Sägezahn- über Dreieck- bis zu fallendem Sägezahn einstellbar. Mit diesem Regler wird simultan auch die Pulsbreite der Pulswelle eingestellt.
Mittels eines 3-stufigen Wahlschalters können verschiedene Frequenzbereiche (engl. frequency range) gewählt werden - von Schwingungen mit einer Periodendauer im Minutenbereich bis hin zu Schwingungen im Audiobereich.
Die Ausgangspegel liegen bei ca. +/-2,5V für Dreieck und das symmetrische Rechteck (d.h. ca. 5Vss). Der Ausgangspegel für das asymmetrische Rechteck liegt bei 0/+5V.

Die deutsche Bedienungsanleitung ist als PDF-Datei auf unserer Website verfügbar: 146_anl.pdf

Module A-146 (LFO 2) is a Low Frequency Oscillator, which produces periodic control voltages over a wide range of frequencies.
The LFO can be used as a modulation source for a series of modules (for instance pulse width and/or frequency modulation of a VCO, modulation of a VCF cut-off frequency, amplitude modulation with a VCA).
Three outputs are available, with different waveforms: sawtooth / triangle; square wave, and positive-voltage square wave.
The waveform is continuously adjustable from rising sawtooth, through triangle to falling sawtooth. The same control affects the pulse width of the square wave.
A three-way switch can select one of three frequency ranges, spanning from one cycle every few minutes, at the lowest, up to audio frequency at the highest.
The output levels are about +/-2.5V (i.e. about 5Vpp) for triangle and the symmetrical rectangle. The output level for the asymmetrical rectangle is about 0/+5V..

For more detailed information please look at the English user's manual A146_man.pdf
