A-166 Dual Logic Module


click to enlarge

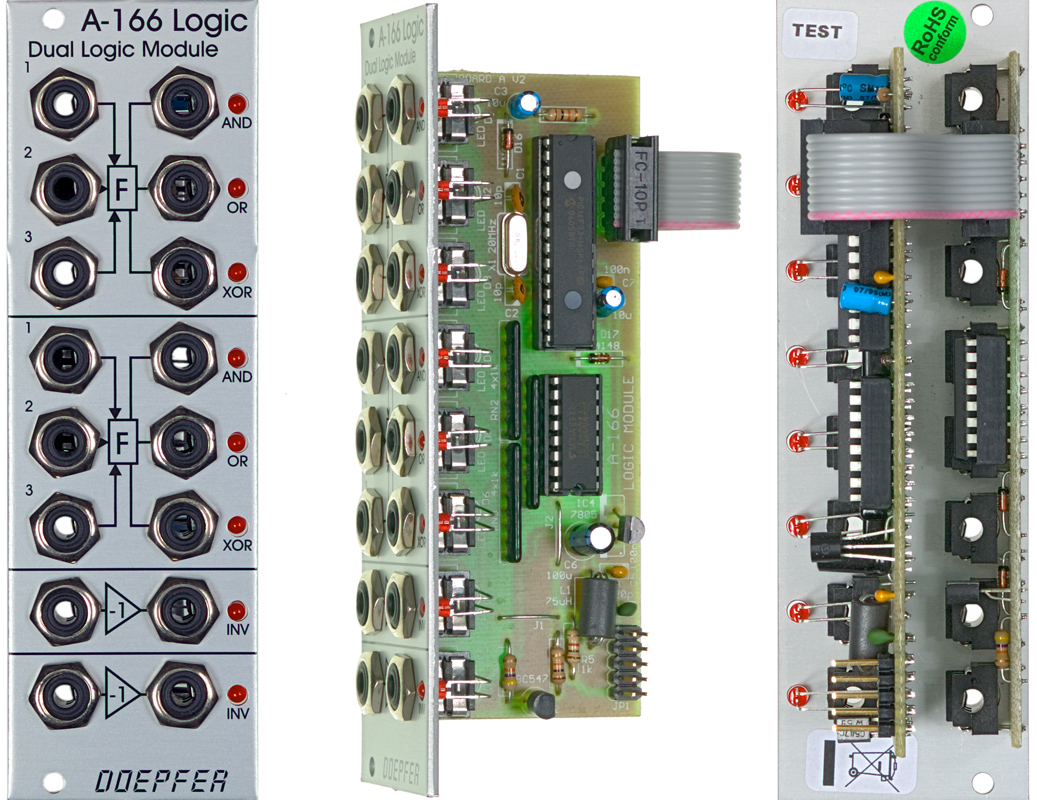

A-166  Front Panel


A-166 ist ein zweifaches Logic-Modul mit je 3 Eingängen pro Einheit, deren logische Zustände ("1" = high / "0" = low) auf 3 Arten miteinandern verknüpft werden: UND (AND), ODER (OR) und EXOR (exclusives OR). Alle 3 Verknüpfungsarten stehen gleichzeitig an 3 Ausgängen mit optischer Anzeige des Ausgangszustandes (LED) zur Verfügung. Zusätzlich sind zwei Inverter-Einheiten vorhanden, um bei Bedarf auch invertierte Funktionen (NAND, NOR, NEXOR) zu erhalten. Die Buchsen jeder Einheit sind "normalisiert", d.h. der Schaltkontakt von Buchse 2 ist mit Eingang 1 und der Schaltkontakt von Buchse 3 ist mit Eingang 2 verbunden. Wird in die Buchse 2 bzw. 3 kein Stecker eingesteckt, so ist sie mit der darüberliegenden Buchse verbunden. Dies vereinfacht die Verwendung des Moduls, wenn nur 2 Signale miteinander verknüpft werden sollen. Die Funktionen  AND und OR haben beispielsweise unterschiedliche neutrale Zustände (AND: 1, OR: 0), so dass bei fester Verschaltung eines unbenutzten Eingangs mit "1" oder "0" mindestens eine der Logik-Funktionen stillgelegt wäre.

Anwendungen: Verknüpfung von digitalen Signalen im A-100 (Gate, Clock, Trigger etc.) um beispielsweise "gegatete" Clock-Funktionen zu erhalten oder bestimmte Rhythmus-Muster zu erhalten.

Die deutsche Bedienungsanleitung zum A-166 ist als PDF-Datei A166_Anl.pdf verfügbar.

Dual logic module with 3 inputs for each unit. The logical states of the inputs ("1" = high / "0" = low) are linked together in 3 ways: AND, OR, EXOR (exclusive OR). The three functions are available simultaneously at three outputs with LED display of the output states. Additionally two inverters are avaliable to obtain the inverted functions NAND, NOR and NEXOR. The sockets of each triple unit are "normalized", i.e. the switched contact of socket 2 is connected to input 1 and the switched contact of socket 3 is connected to input 2. Provided that no plug is inserted into socket 1 resp. socket 2 the socket is connected to the input above it. This simplifies the usage of the module when only 2 signals are combined. E.g. the logic functions AND and OR have different neutral input levels ("1" is the neutral state for AND, "0" is the neutral state for OR). In case of a fixed input level for the unused input one of the functions (AND or OR) would work no longer.

Applications: combination of digital signals of the A-100 (e.g. gates, clocks, triggers), e.g. to obtain "gated" clocks or certain rhythmic patterns.

The English user's manual is available on our web site as pdf file: A166_man.pdf.


  Breite: 8 TE / 40.3 mm
Tiefe: 50 mm (gemessen ab der Rückseite der Frontplatte)
Strombedarf: 40 mA
Width: 8 HP / 40.3 mm
Depth: 50 mm (measured from the rear side of the front panel)
Current: 40 mA

  Preis/Price:
Euro 100.00 mit
roten LEDs (Standardversion), Euro 116.00 mit blauen LEDs (Sonderversion, der Aufpreis pro blauer LED beträgt 2.00 Euro)
Euro 100.00 with
red LEDs (standard version), Euro 116.00 with blue LEDs (special version, 2.00 Euro additional price for each blue LED)
The price in US$ depends upon the exchange rate between Euro and US$ at the payment day.
Free currency converter:

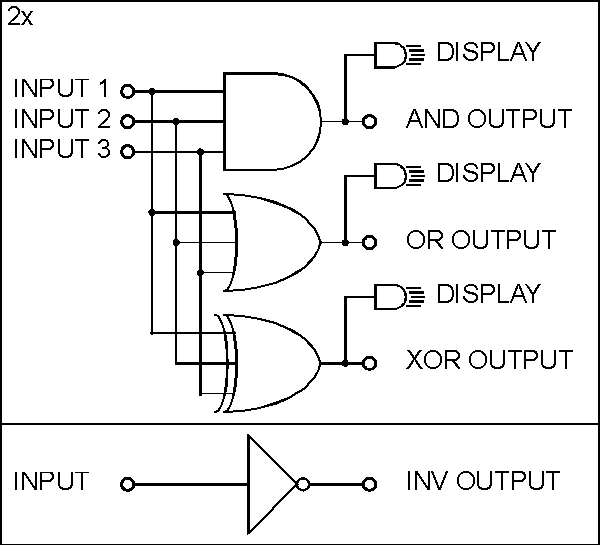

  A-166 Blockschaltbild A-166 Sketch
