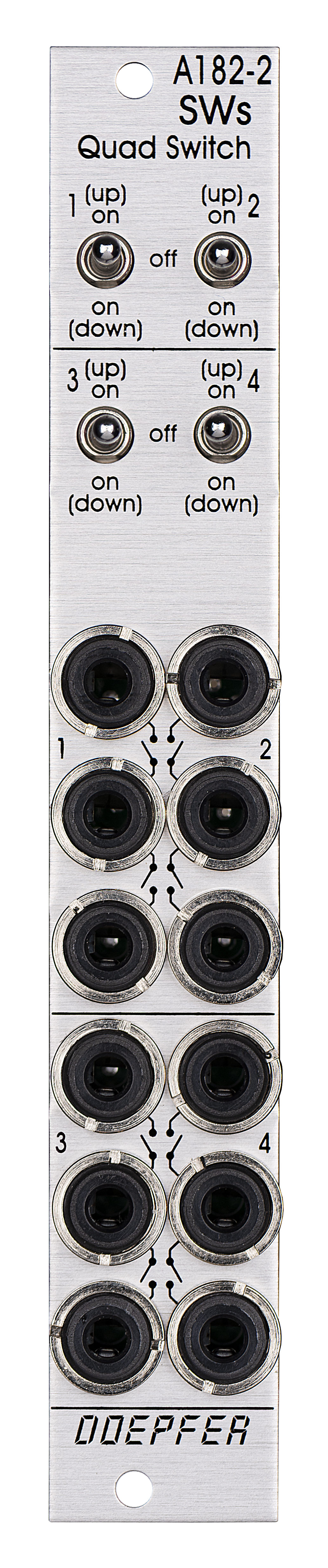

A-182-2 Quad Switches
Slim Line Series

click to enlarge

A-182-2 ist ein einfaches passives Modul, das vier mechanische Umschalter enthält, die jeweils einem Buchsen-Triplett zugeordnet sind:

  • In der oberen Position des Schalters ist die obere Buchse des Tripletts mit der mittleren Buchse verbunden.

  • In der unteren Position des Schalters ist die untere Buchse des Tripletts mit der mittleren Buchse verbunden.

  • In der Mittelstellung des Schalters sind die Buchsen nicht verbunden

Jede Einheit kann dazu verwendet werden zwischen zwei Signalen umzuschalten oder ein Signal an/abzuschalten. Im letzteren Fall bleibt die dritte Buchse unbenutzt.
Das Modul arbeitet rein passiv und es können Audio- oder Steuersignale geschaltet werden.

A-182-2 is a simple passive module that contains four changeover switches, which are used to connect or disconnect the sockets of the corresponding socket triplet:

  • in the upper position of the switch the upper socket of the corresponding socket triplet is connected to the center socket

  • in the lower position of the switch the lower socket of the corresponding socket triplet is connected to the center socket

  • in the center position of the switch the sockets are not connected

Each unit of the module can be used to switch between two signals or to interrupt/connect a signal. In the last case the third socket of the triplet is not used.
The module is fully passive and both audio or control signals can be switched.


Breite/Width: 4 TE / 4 HP / 20.0 mm
Tiefe/Depth: 20 mm (gemessen ab der Rückseite der Frontplatte / measured from the rear side of the front panel)
Strombedarf/Current: +0mA (+12V) / -0mA (-12V)


Preise / Prices:
Standard Version : Euro 60.00
The price in US$ depends upon the exchange rate between Euro and US$ at the payment day.
