A-185-1 Bus Access

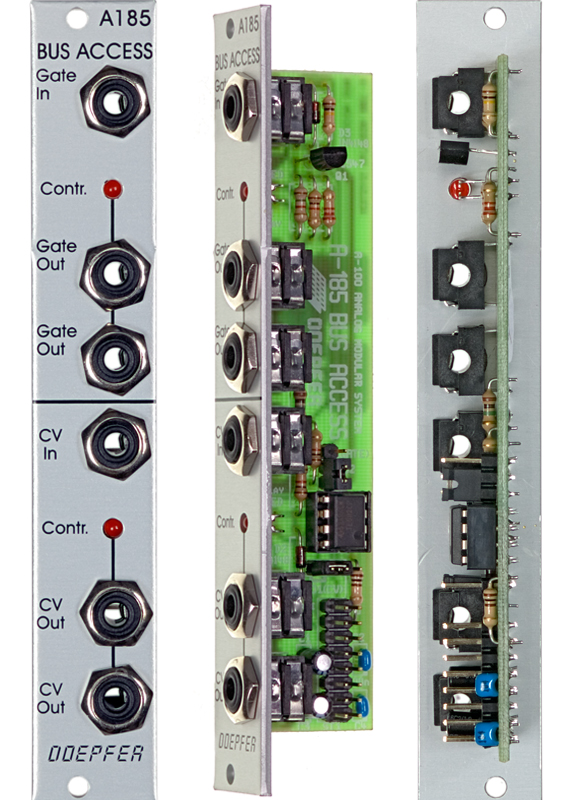

click to enlarge

A185


Aktives Bus-Zugriffsmodul um CV und Gate von außen über Klinkenbuchsen in den Bus einzuspeisen (z.B. bei mehreren A-100 Racks oder bei externem MIDI-CV/Gate-Interface). Alternativ kann das Modul auch umkonfiguriert werden um die Bus-Signale vom Bus nach vorne zu führen, aktives Module mit Aufholverstärkern (nicht nur einfache Leitungsverbindung). CV/Gate-In Buchsen, CV/Gate-LEDs, 2xCV/Gate-Out-Buchsen.

Generell wird er Einsatz des A-185 immer dann empfohlen, wenn mehr als 2 VCOs (A-110, A-111) von einer Steuerspannungsquelle gesteuert werden. Ohne Zwischenschaltung des A-185 kann es bei mehr als 2 VCOs zu Ungenauigkeiten in der Stimmung (scale) kommen. Der A-185 wird hierbei am besten in der Nähe der VCOs plaziert und die Steuerspannung, mit denen die VCOs gesteuert werden sollen, wird dem Eingang CV In des A-185 zugeführt. Über die Busplatine steht diese dann für alle auf der gleich Busplatine befindlichen VCOs zur Verfügung.

Zur weitergehenden Information steht die Bedienungsanleitung als pdf-File zur Verfügung.

Hinweis: Zur Unterscheidung zum Module A-185-2 (Precision Adder/Bus Access) wurde das früher als "A-185" bezeichnete Modul in "A-185-1" umbenannt.


Active bus access module to feed CV and Gate into the A-100 bus (e.g. when using more than one frame or with external CV/Gate interfaces). Miniature jack sockets for CV In, Gate In, 2xCV Out, 2xGate Out, 2 LEDs for CV/Gate control

In general the A-185 is recommended as soon as more than 2 VCO's (A-110, A-111) are controlled by the same control voltage source. Without interconnection of the A-185 in this case tuning inaccuracies (scale) may occur. The A-185 is mounted close to the VCOs. The controlling voltage for all VCOs is applied to the CV In socket of the A-185. By means of the CV line of the bus board the CV is connected to all VCOs at the same bus board.

For more detailed information please look at the English user's guide: A185_man.pdf

Remark: To distinguish this module from the A-185-2 Precision Adder/Bus Access the name of the "A-185" has been changed to "A-185-1".


Breite/Width: 4 TE / 4 HP / 20.0 mm
Tiefe/Depth: 25 mm (gemessen ab der Rückseite der Frontplatte / measured from the rear side of the front panel)
Strombedarf/Current: 30 mA


Preis: Euro 50.00 mit roten LEDs (Standardversion), Euro 54.00 mit blauen LEDs (Sonderversion, der Aufpreis pro blauer LED beträgt 2.00 Euro)
Price: Euro 50.00 with
red LEDs (standard version), Euro 54.00 with blue LEDs (special version, 2.00 Euro additional price for each blue LED)
