LMK3 – Umrüstung auf Software-Version V4.xx

Da die Software 4.xx im bisher verwendeten 128k-EPROM vom Typ 27128 nicht Platz findet, müssen neben dem EPROM-Austausch auch zwei Brücken auf der LMK3-Basisplatine anders gesetzt werden. Falls Sie die Version 4.xx selbst einbauen wollen, gehen Sie bitte wie unten beschrieben vor. Innerhalb der Garantiezeit sollten Sie den Umbau bei uns vornehmen lassen, da Sie den Garantieanspruch verlieren, falls beim Einbau ein Fehler passiert.

Wichtig: Nach der Umrüstung muss das Gerät neu initialisiert werden. Dabei werden alle vorhandenen Preset-Daten gelöscht!

Wenn Sie bereits die Software-Version 3.xx besitzen, können Sie Ihre Presets mit einem Editor- oder Dump-Programm abspeichern. Bei den älteren Software-Versionen 1.xx und 2.xx ist dies noch nicht möglich. Hier müssen Sie sich die Einstellungen ggf. schriftlich notieren.

Trennen Sie das LMK3 von der Niederspannung (Steckernetzteil). Lösen Sie die 5 Schrauben, mit denen die Frontplatte am Gehäuse befestigt ist, mit einem geeigneten Kreuzschlitzschraubenzieher. Klappen Sie die Frontplatte vorsichtig nach vorne um. Ziehen Sie alle Stecker (zur Bedienplatine, Tastatur, Räder, Aftertouch) von der LMK3-Basisplatine ab (dies ist die am Boden des Gehäuses sitzende Platine). Merken Sie sich dabei die Polung der Stecker. Bei Geräten mit angelötetem After-Touch-Anschluss muss dieser abgelötet werden. Auch hier bitte die Anschlussfolge merken.

Lösen Sie die 4 Schrauben, mit denen die Rückplatte am Gehäuse montiert ist, und ziehen Sie die Basisplatine zusammen mit der Rückplatte nach hinten heraus. Bei älteren Geräten ist die Basisplatine zusätzlich am Boden festgeschraubt, hier müssen die im Boden befindlichen Schrauben von außen gelöst werden.

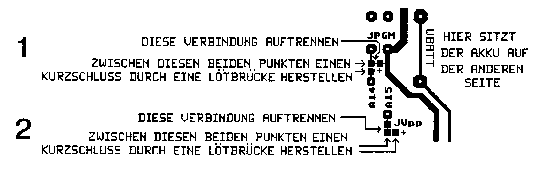

Falls für das Update ein EPROM vom Typ 27256 oder 27C256 geliefert wurde, so trennen Sie auf der Unterseite der Platine im Bereich von EPROM und Akku die beiden mit 1 und 2 im Bild unten markierten Verbindungen z.B. mit einem scharfen Messer auf und setzen Sie die beiden neuen Lötbrücken. Bei einem EPROM vom Typ 27512 oder 27C512 ist diese Änderung nur bei der Verbindung 1 vorzunehmen.

Entfernen Sie das alte EPROM (Baustein mit Aufkleber LMK3 Version X.xx), indem Sie es z.B. mit einem kleinen Schraubenzieher vorsichtig heraushebeln. Setzen Sie das neue EPROM ein. Die Kerbe des EPROMs muss in Richtung des schwarzen Akkus (Varta 2.4V) zeigen. Bei falsch herum eingesetztem EPROM kann das EPROM und die Elektronik des LMK3 zerstört werden!

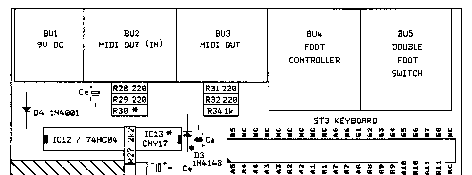

Beim Update von Software-Version 1.xx oder 2.xx auf 4.xx muss zusätzlich die MIDI OUT Buchse BU2 zu einem MIDI IN umgebaut werden. Der Umbau ist notwendig, um die Dump-Funktion nutzen zu können. Hierzu werden auf der Basisplatine die beiden Widerstände R28 und R29 entfernt (direkt unterhalb der MIDI OUT Buchse BU2 neben der Netzteilbuchse). Stattdessen werden die Bauteile R30 (Widerstand 220 Ohm), D3 (Diode 1N4148) und IC13 (Optokoppler CNY17II) eingebaut. Bei D3 und IC13 muss beim Einbau unbedingt die Polung beachtet werden. Das 6polige IC13 muss im vorgesehenen 8poligen Steckplatz so bestückt werden, dass die Markierung auf dem IC-Gehäuse (Kerbe oder Punkt) direkt über der entsprechenden Markierung des Bestückungsdrucks auf der Platine liegt. Zwischen IC13 und dem links daneben liegenden R27 (2k2) bleiben also 2 Bohrungen frei.

Setzen Sie die Basisplatine wieder von hinten ein und schrauben Sie die Rückplatte fest. Löten Sie ggf. die Aftertouch-Leitung wieder an und stecken Sie alle Steckverbindungen wieder seitenrichtig auf die Basisplatine auf. Montieren Sie die Frontplatte mit den 5 Schrauben und nehmen Sie das Gerät durch Einstecken des Niederspannungssteckers wieder in Betrieb. Am Display muss nun für einige Sekunden die Meldung LMK3 V4.xx erscheinen.

Initialisierung des Geräts (alle Presets werden gelöscht):

• Gerät ausschalten.
• Gerät mit gedrückt gehaltenen Bedientastern [PARAM.NAME] + [PANIC] einschalten und warten bis im Display CMOS-SETUP erscheint.
• Taster [PRESET] 1x drücken --> Display: INIT-PRESETS.
• Mit dem DATA-Regler den Wert 000 einstellen.
• [PRESET] drücken. --> Display: INIT-SETUP?, alle LEDs an.
• [PRESET] nochmals zur Bestätigung drücken. --> Display: CMOS-SETUP, alle LEDs aus.

Damit sind die Referenzwerte der A/D-Wandler korrekt initialisiert. Zur Sicherheit sollte nun auch der Preset-Speicher neu initialisiert werden (alle Presets werden gelöscht!). Führen Sie dazu nochmals die Schritte 2 bis 6 durch. Bei Punkt 4 muss nun statt dem Wert 000 der Wert 127 eingestellt werden. Gerät ausschalten und normal wieder einschalten. Beachten Sie, dass die Controller nun deaktiviert sind und im Controller Menü [CTR] erst wieder aktiviert werden müssen.

Falls Sie Probleme mit der Bedienung des Geräts haben, können Sie sich die Bedienungsanleitung von unserer Web-Site www.doepfer.de kostenlos herunterladen. Rückfragen bei technischen Problemen unter Tel. +49 (0)89 89809510 oder keyboards@doepfer.de.
