Step by Step: pocketDial --- Reaktor 3

1) pocketEditor

Zuerst ist es nötig 4 Presets zu erstellen (im Beispiel Preset 100-103) mit dem Event "Relative Ctrl Bin Offset (Reaktor)" und den Parametern 0-15,16-31,32-47,48-63.
( Diese Presets sind bereits in den FactoryPresets enthalten
-> Nr. 85,86,87,88 )

Die 4 Presets können zusammen zum pocketDial übertragen werden indem man das erste Preset (hier Preset 100) anwählt und im Kontext-Menü die Funktion "Send Banks 1-4" (oder F2) benutzt.

Es können 4 beliebige aufeinanderfolgenden Presets benutzt werden, die Presets 100-103 sind nur ein Beispiel

Damit diese Presets automatisch beim Einschalten des pocketDial angewählt werden müssen die Dip-Switches so eingestellt werden wie es der Editor anzeigt.

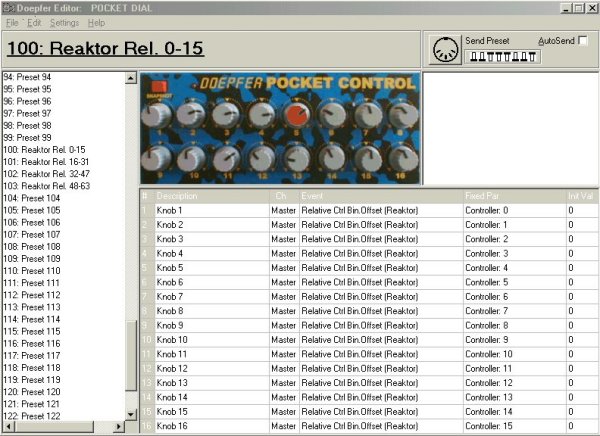

Das folgende Photo zeigt das erste Preset im pocketEditor.

1) pocketEditor

Create 4 Presets (here 100-103) with Event "Relative Ctrl Bin Offset (Reaktor)" and parameters
0-15,16-31,32-47,48-63 and send them to the pocketDial.
( These presets are already included in the factorypresets -> Nr. 85,86,87,88 )

You can send all of them together, by selecting the first Preset (here Preset 100)
and "Send Banks 1-4" from the context menu (or F2).

It is not necessary to use Preset 100, this is just an example.

If you want to be sure that these Presets are loaded automatically set the pocketDial Dip-Switches
as indicated by the Editor.

The Picture shows the first Preset in the pocketEditor


2) Reaktor 3

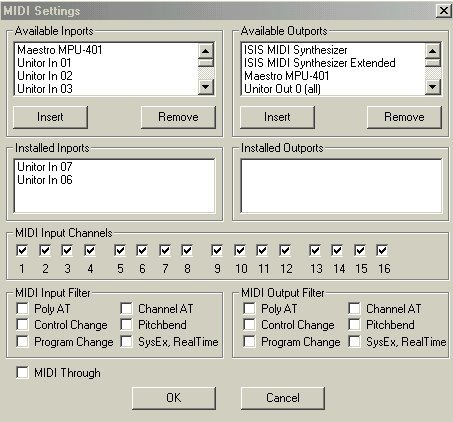

Zuerst müssen die Midi-Einstellungen in Reaktor vorgenommen werden.

Menü: System->Midi Einstellungen

2) Reaktor 3

Open the Midi Settings Dialog:     Menu: System->Midi Settings

Die MidiIn Ports des pocketDial sowie eines eventuellen Midi-Keyboards müssen mit der Insert Taste zu der Liste der installierten Inports hinzugefügt werden.

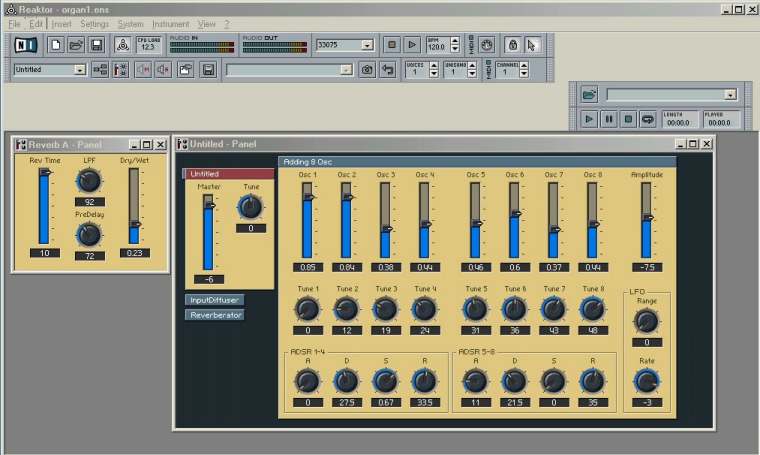

Laden Sie danach das Ensemble "Organ1 incdec.ens" das bei diesem Tutorial dabei ist. (siehe das Bild unten)

Use Insert to add the Inport corresponding to your pocketDial and eventually
the Inport of your Midi-Keyboard.

Load the example Preset "Organ1 incdec.ens" included in this tutorial.(see the picture below)

In diesem Beispiel sind die Alphadials des pocketDial schon folgendermassen zugeordnet: The pocketDial Knobs have already been assigned like this:

Bank1:

Osc 1

Osc 2

Osc 3

Osc 4

Osc 5

Osc 6

Osc 7

Osc 8

Tune 1

Tune 2

Tune 3

Tune 4

Tune 5

Tune 6

Tune 7

Tune 8


Bank 2:

ADSR 1-4  Attack

ADSR 1-4  Decay

ADSR 1-4  Sustain

ADSR 1-4  Release

ADSR 5-8  Attack

ADSR 5-8  Decay

ADSR 5-8  Sustain

ADSR 5-8  Release

Amplitude

LFO Range

LFO Rate



Reverb Time

Reverb LPF

Reverb PreDelay

Reverb Dry/Wet

Als Beispiel wird jetzt der Knopf 12 der Bank2 dem Master Fader (Volume) zugeordnet:

* am pocketDial muss die Bank 2 ausgewählt werden

* im Kontext Menü des Faders "Master" die Funktion Midi Learn wählen und dann das AlphaDial 12 drehen, der Master Fader wird sich mitbewegen

* im Kontext Menü des Faders "Master" die Eigenschaften Funktion aufrufen

As an example Knob 12 of Bank2 will now be assigned to Master (Volume)

* be shure to select Bank 2 of the pocketDial

* use the context menu of the Fader "Master", select Midi Learn and then move Knob 12, you will see the master Fader move

* use the context menu of the Fader "Master" to display its properties

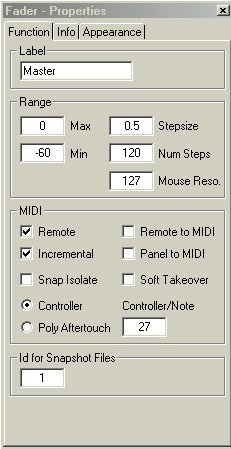

Es sollte so aussehen wie auf diesem Bild.

Uberprüfen Sie ob die "Incremental" Option aktiviert ist (manchmal klappt das bei der Learn Funktion nicht korrekt)

Das wars schon. Andere AlphaDials in anderen Bänken können auf die gleiche Weise zugwiesen werden.

Sie können verschiedene Reaktor Presets des Orgel Instruments auswählen, wenn Sie danach die AlphaDials bewegen wird es keine Parameter Sprünge geben.

Bis zu 4x16 Parameter können mit dem pocketDial gesteuert werden.
Mit den Bank Tastern können Sie schnell zwischen den 4 Parameter Sets umschalten.

Sie können auch abwechselnd die Bildschirm Fader/Knöpfe und die AlphaDials des pocketDial benutzten ohne dass es Parameter Sprünge geben wird.

Mit der Prg-Change Funktion der pocketDial können auch die Reaktor Presets umgeschaltet werden, dazu muss der PRG-Knopf des pocketDial gedrückt werden, das AlphaDial 8 dient dann dazu Prg-Change Befehle zu senden.

!! Mit Prg-Change Befehlen können 128 Presets ausgewählt werden, normalerweise verfügen Reaktor Ensembles aber nicht über 128 vordefinierte Presets.
Falls ein Preset nicht definiert ist zeigt Reaktor das Preset 1.

Have Fun !!!

It should look like the picture above.

Make shure that the "Incremental" Option has been checked (this sometimes does not work when using the Learn function)

That's all. Other buttons in other banks can be assigned in the same way.

Try to select different Reaktor Presets of the Organ instrument. When moving the alpha dials there will be no parameter jumps.

Use the Bank Buttons to switch quickly between the different parameter sets.

It is also possible to move both the on-screen knobs and the alpha dials without getting parameter jumps.

You can also use the pocketDial Prg-Change function (hold down the pocketDial PRG-Knob and move alphaDial 8) to select Reaktor Presets.

! Program Change allows to select 128 Presets, but usually not all Presets have been defined for Reaktor ensembles.

Have Fun !!!
