Step by Step: pocketDial (rel.)--- SoundDiver 3



1) pocketEditor

Unter den Factory Presets des pocketDial gibt es 4 Presets (mit relativen Controllern) die mit dem SoundDiver genutzt werden können (Preset 107-110).

Falls Sie die Factory Presets 107-110 des pocketDial benutzen, reicht es das erste Preset zu senden oder die Dip-Switches entsprechend einzustellen.

Falls Sie die Factory Presets nicht benutzen möchten oder falls Sie die Presets 107-110 verändert haben, müssen Sie 4 Presets erstellen mit dem Event "Relative Ctrl Signed Bit" und beliebigen Parametern, z.B. Controller 64-79,80-95,96-111,112-127.

Die 4 Presets können zusammen zum pocketDial übertragen werden indem man das erste Preset (hier Preset 107) anwählt und im Kontext-Menü die Funktion "Send Banks 1-4" (oder F2) benutzt.

Es können beliebige 4 aufeinanderfolgende Presets benutzt werden, die Presets 107-110 sind nur ein Beispiel

Damit diese Presets automatisch beim Einschalten des pocketDial angewählt sind müssen die Dip-Switches so eingestellt werden wie es der Editor anzeigt.

In diesem Beispiel habe ich die Factory-Presets benutzt.

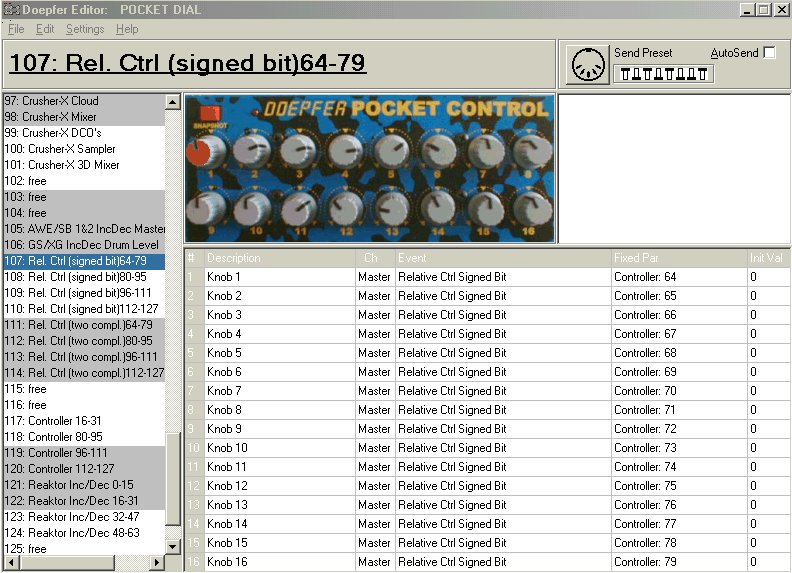

Das folgende Photo zeigt das erste Preset (107) im pocketEditor.



2) SoundDiver 3

Jedes Gerät das von Sounddiver unterstützt wird kann mit dem pocketDial gesteuert werden und zwar alle Parameter die in SoundDiver editiert werden können!!

Als Beispiel wird hier gezeigt wie Sie einen Parameter des TG77 steuern können.

Offnen Sie ein beliebiges Editor-Fenster in SoundDiver, hier Edit Voice im TG77 Module

Wählen Sie den Parameter den Sie mit dem pocketDial steuern wollen, z.B. Amplitude A(ttack)

Benutzen Sie dann die Funktion "Neues Controller Assignment lernen" im Edit Menü (oder einfacher CTRL-L).

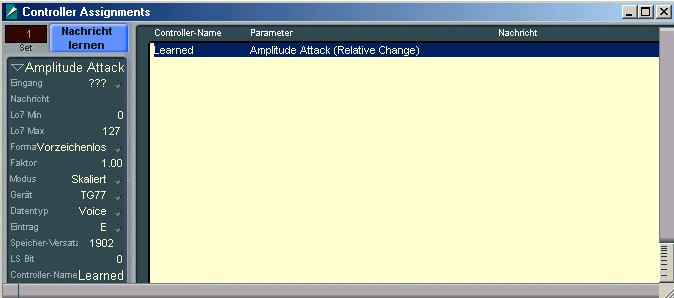

SoundDiver öffnet dann ein Fenster mit den Controller Zuweisungen (siehe Bild unten)



Wählen Sie jetzt am pocketDial die Bank in der Sie einen Regler zuweisen wollen und bewegen Sie den entsprechenden Regler (eventuell ein paar mal hin und her)

Hier wurde der Regler 1 in der Bank 1 benutzt (Sie können natürlich jedes AlphaDial in jeder der 4 Bänke benutzen).

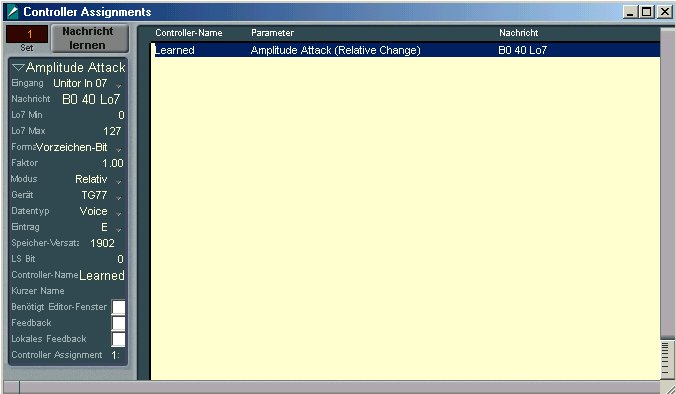

Die Controller Parameter sollten jetzt etwa so aussehen wie auf dem Bild unten.

Wichtig ist dass als Format "Vorzeichen-Bit" erscheint und als Modus "Relativ".

Die "Nachricht" wird anders sein, falls Sie ein anderes AlphaDial und/oder eine andere Bank benutzt haben.

!!! Drücken Sie jetzt den Knopf  Nachricht lernen", damit beenden Sie den Lernvorgang für diesen Regler (siehe Bild unten)

Erst danach können Sie den Regler benutzen.

Bewegen Sie vorher keinen anderen Regler sont wird dieser Befehl der gelernten "Nachricht" hinzugefügt (das ist hier nicht erwünscht)

Falls Sie einen Fehler gemacht haben gibt es zwei Möglichkeiten:

* löschen Sie einfach den Eintrag mit der Del-Taste und probieren Sie es noch einmal

* aktivieren Sie die "Nachricht lernen" Funktion noch einmal mit der entsprechenden Taste und bewegen Sie das AlphaDial noch einmal (nicht vergessen den Lernvorgang danach zu beenden)



Falls Sie jetzt das AlphaDial des pocketDial bewegen sollte sich der Regler am Bildschirm  mitbewegen.

Sie können problemlos sowohl die Regler am Bildschirm als auch die AlphaDials des pocketDial benutzen ohne dass es zu Wertesprüngen kommt.



Es gibt mehrere Möglichkeiten das pocketDial im Zusammenhang mit dem SoundDiver einzusetzen.

* Eine Möglichkeit besteht darin dass die Controller nur aktiv werden falls das entsprechende Edit Fenster aktiviert ist.

(dazu muss "Benötigt Editor-Fenster" markiert sein, in dem Bild unten ist der Parameter nicht markiert)



Man kann dann in allen Editoren bis zu 4x16 Parameter auswählen die man mit dem pocketDial regeln möchte.

Wenn man dann einen Editor öffnet stehen die 4x16 Regler sofort zur Verfügung (ohne Wertesprünge)

Der Nachteil ist dass man dann nicht mehrere Geräte gleichzeitig steuern kann.

* Falls "Benötigt Editor-Fenster" nicht markiert ist dann wird der entsprechende Parameter auch geregelt wenn das Fenster nicht geöffnet ist, also können auch mehrere Geräte gleichzeitig gesteuert werden. Allerdings stehen dann für alle Geräte zusammen "nur" 4x16 AlphaDials zur Verfügung.

* Selbstverständlich können beide Methoden beliebig gemischt werden.

Have Fun !!!
