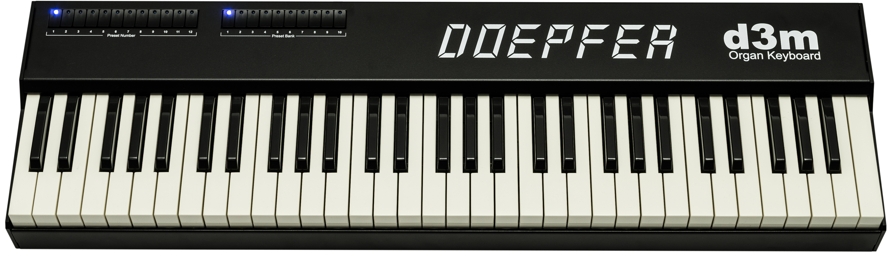

Orgel-Masterkeyboard d3m

Organ Masterkeyboard d3m

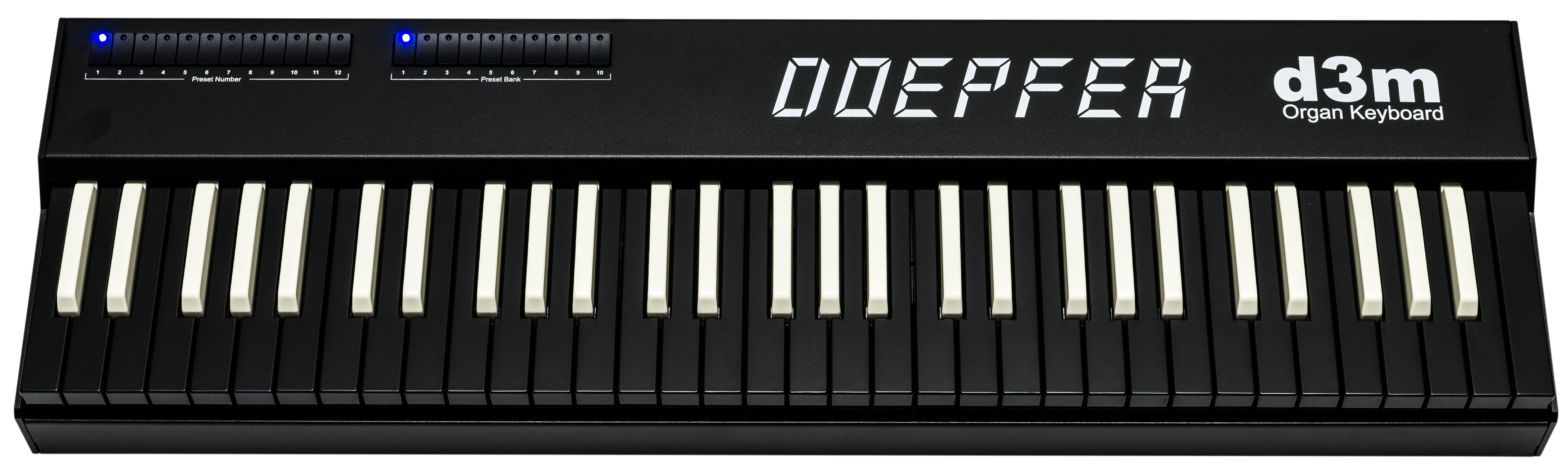

Sonderversion mit inversen Tasten
(100,00 Euro Aufpreis, Lieferzeit auf Anfrage: vertrieb@doepfer.de)

Special version with inverted keys
(Euro 100.00 additional charges, please ask for delivery time: sales@doepfer.de)


d3m ist ein Midi-Master-Keyboard ohne eingebaute Klangerzeugung. Es ist speziell auf die Bedürfnisse von Orgel-Anwendungen abgestimmt und verfügt über eine spezielle Orgel-Tastatur mit 5 Oktaven, die hinsichtlich Spielgefühl und Optik den klassischen Vorbildern nachempfunden wurde (sog. Waterfall-Tastatur mit elfenbeinfarbenen Tasten). Zusätzlich ist d3m mit 22 Tastern zur Programmumschaltung ausgestattet. In Anlehnung an bisherige Orgelkonzepte sind die Taster organisiert zu 10 Preset-Bänken und 12 Preset-Nummern. Jeder Taster ist mit einer blauen LED-Anzeige ausgestattet. Die 12 Nummern-Taster waren früher die untere, andersfarbige Oktave der Orgel-Tastatur. Zusätzlich können ein Fußregler und ein Fußtaster angeschlossen werden. Beide Elemente sind programmierbar (z.B. Lautstärke für den Fußregler und Sustain oder Rotor an/aus für den Fußtaster).
Die Tastatur-Einheit ist mit Midi In und Out ausgestattet und ist anschlagdynamisch. Zwei (oder mehr) der Keyboards können als Unter/Obermanual über MIDI-Out/In kaskadiert werden. Zur Unterscheidung der Manuale werden die Keyboards auf unterschiedliche MIDI-Kanäle eingestellt. Die Stromversorgung von d3m erfolgt über ein mitgeliefertes Steckernetzteil. Die Netzteilbuchse ist am d3m doppelt vorhanden, so dass beim Betrieb mehrerer d3m nur ein Netzteil erforderlich ist und die Stromversorgung durchgeschleift wird.
Die Keyboard-Module d3m können mechanisch miteinander verbunden werden. Hierzu sind an der Rück- und Unterseite des Gehäuses Gewinde vorgesehen. Mit Hilfe von Winkeln können die Gehäuse miteinander verbunden werden. Die Anordnung kann dabei so erfolgen, dass die Bedieneinheit der unteren Tastatur wahlweise verdeckt oder auch weiterhin zugänglich ist. Über diese Gewinde erfolgt auch die spätere Montage der Controller-Einheit.
Das Keyboard ist in einem stabilen, schwarz beschichteten Aluminiumgehäuse mit den Abmessungen L87xT25xH9 cm untergebracht
(kein billiges Plastik-Gehäuse). Das Gewicht beträgt ca. 6,5 kg. Gegen Aufpreis ist das Gerät auch als Sonderversion mit inversen Tasten (wie oben abgebildet) lieferbar.

Die weiter unten stehenden Abbildungen zeigen die lieferbaren Zubehör-Teile. Links und rechts am Gehäuse können beispielsweise nachträglich Seitenteile aus Holz montiert werden. Verschiedene Montagewinkel und eine Laptop-Ablage sind ebenfalls erhältlich.

d3m wurde in erster Linie zur Ansteuerung von Orgel-Emulationen ( B4) entwickelt, kann aber auch als "normales" Midi-Keyboard eingesetzt werden, wobei jedoch die Art der Programmnummern-Wahl (10 Bänke mit je 12 Nummern) etwas ungewöhnlich ist. In der Bedienungsanleitung ist daher eine Tabelle enthalten, die die Umrechnung von Bank und Preset in die entsprechende Midi-Programmnummer angibt und die Kombination von d3m mit anderen Geräten (z.B.Orgel-Expander) erlaubt.

d3m is a midi organ master keyboard without built-in sound generation. It contains a 5 octave manual with feeling and looking modelled on the classic examples (so-called waterfall keyboard with ivory keys). In addition it has 22 buttons for program change available. Each button is equipped with a blue LED. Following previous organ designs the buttons are organized as 10 preset bank buttons and 12 preset number buttons. The 12 number buttons correspond to the different colored lowest octave that was available in previous organs. Additionally a foot controller and a foot switch can be connected. Both are programmable (e.g. volume for the foot controller and sustain or rotary speaker on/off for the foot switch). The keyboard is equipped with Midi In and Midi Out and offers Midi velocity. Two (or even more) of these manuals can be daisy-chained via midi out/in as upper/lower manual. The keyboards are distinguished by different midi channels. For the power supply an external AC adapter is used (an adapter for 230V AC and European type of mains connector is included for all shipments within Europe, for other countries please contact the representative in your country). Two DC sockets are available at the rear panel of each d3m for daisy-chaining the power supply for several d3m. In this case only one AC adapter is required for all devices.
Several keyboard modules can be mounted together. For this threads are available at the rear and bottom side of the case. By means of corner braces the keyboard can be mounted together in two ways: with hidden or accessible button section of the lower keyboard (see pictures below).
The case is made of black coated aluminium
(not a cheap plastic case). The measures are about L87xT25xH9 cm and the weight is about 6.5 kg.
The d3m is available also as a special version with inverted keys (additional charges, see picture above).

The pictures below on this page show the available accessory parts. E.g. wooden side plates, several types of mouting angles and a support to put a laptop on the keyboard are available.

In the first place d3m was developed as a control keyboard for organ emulations ( B4 ). But it may be used as a "normal" Midi keyboard as well e.g. to control an organ expander. However the program change selection is - due to the historical examples - a bit unusual for this application as it is based on the bank/number structure (i.e. 10 banks with 12 numbers each). For that purpose the user's manual contains table that shows the conversion of bank and number into the corresponding Midi program change number.

Rückansicht d3m

d3m rear view

Anschlussfeld d3m

connections

Preis: 420,00 Euro.
Der Aufpreis für inverse Tasten beträgt 100,00 Euro

Price: Euro 420.00.
The additional charges for inverted keys is Euro 100.00.

Zur näheren Information steht die Bedienungsanleitung zum d3m als pdf-Datei zur Verfügung: d3m_Anleitung.pdf The english user's guide is available as pdf file for download: d3m_manual.pdf

Zubehör für d3m und d3c

Accessories for d3m und d3c

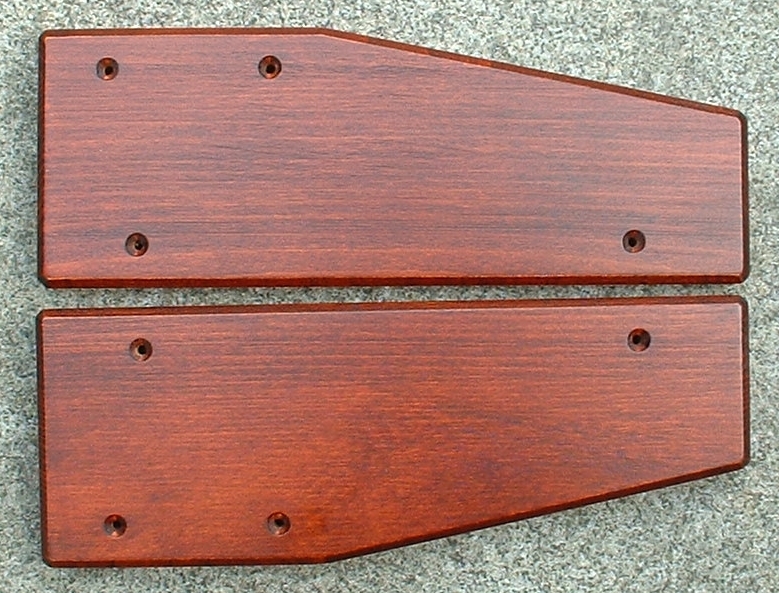

Holz-Seitenteil für d3m (mahagoni gebeizt und lackiert)
wooden side plate for d3m (mahogany stained)

Verbindungswinkel für zwei d3m oder d3m-d3c
(schwarz)
mounting angle for two d3m or d3m-d3c
(black)
Hinterer Stützwinkel für d3m (bei Montage von zwei d3m)
(schwarz)
Rear support bracket for rear d3m (if two d3m are mounted together)
(black)
