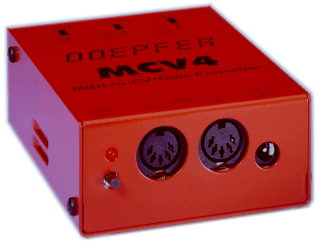

MCV4 ist ein
preiswertes MIDI-to-CV-Interface, mit dem monophone Synthesizer
über MIDI angesteuert werden können. MCV4 liefert 4 analoge
Steuerspannungen (CV1...4) und ein Gate- bzw. Trigger-Signal.Hier
die wichtigsten Eigenschaften von MCV4:
- 4 analoge
Ausgangsspannungen CV1...CV4
- Spannungsbereich für
CV1...4 jeweils 0...+5V, Auflösung 8 Bit
- CV1 für
Tonhöhen-Steuerung (VCO)
- CV2...4 zur Steuerung
anderer Funktionen (z.B. VCF, VCA)
- MIDI-Ansteuerung von
CV1..4:
- CV1 note
on/off und Pitch-Bend, 1V/Oktave
- CV2
monophoner Aftertouch
- CV3 Velocity
und/oder Volumen (Controller #7)
- CV4 Velocity
und/oder beliebiger Controller (Einstellung der
Controller-Nr. über Lern-Funktion)
- Pitch-Bend-Berücksichtigung
für CV1 (¼ Halbton Auflösung)
- Gate-Ausgang per
Jumper (Steckbrücke) im Gerät zwischen Spannungstrigger
(+5V oder Netzteilspannung) und S-Trigger umstellbar
- MIDI-Kanal und
Referenzton (für CV1) einstellbar
- verschiedene
Zuordnungsalgorithmen für CV1 einstellbar (highest note,
last note, reference note)
- Retrigger an/aus bei
Legato-Spiel
- Gate/Trigger-Polarität
normal/invertiert
- zwei 6.35
mm-Stereo-Klinkenbuchsen für CV1/2 und CV3/4
- 6.35 mm
Mono-Klinkenbuchse für Gate/Trigger
- Lern-Taste mit
Leuchtdiode für die Einstellung von MIDI-Kanal,
Referenzton für CV1 und Controller-Nummer für CV4
- optische Anzeige von
Gate über die Leuchtdiode
- MIDI-In, MIDI-Thru
- nicht flüchtige
Speicherung aller Einstellungen im Gerät
- orange-rotes
Metallgehäuse, ca. 95x75x35 mm
- externes
Steckernetzteil 7...12V/100mA
Ergänzende
Erläuterungen:
Der MIDI-Kanal, der
Referenz-Ton für CV1 (dies ist die MIDI-Tonhöhe, der 0V CV1 und
damit der tiefstmöglich Ton entspricht) und die
Controller-Nummer für CV4 werden über eine Lern-Funktion
eingestellt. Hierzu wird der Lern-Taster betätigt und über MIDI
der betreffende Befehl gesendet. Die anderen Parameter
(Retrigger, Triggerpolarität etc.) werden im Lern-Modus über
Program-Change-Befehle eingestellt.
Der im Vorgängermodell MCV1 vorhandene Hz/V-Modus wurde auf
Grund der vielen damit verbundenen Probleme im MCV4 nicht mehr
vorgesehen. Eine Reihe von Synthesizern mit Hz/V, lassen sich
aber mit einem Trick auch über V/Oktave steuern (z.B. Korg
MS10/MS20, näheres in der Anleitung zum MCV4).
Für das MCV4 ist ein Spezialkabel erhältlich, das in der Regel
benötigt wird, wenn alle 4 analogen Steuerspannungen (CV1...CV4)
genutzt werden. Dieses Kabel besitzt an einem Ende einen 6.35mm
Stereo-Klinkenstecker (MCV4-Seite), am anderen zwei 6.35
Mono-Klinkenstecker (Synthesizer-Seite).
Zur näheren Information
steht die deutsche MCV4-Bedienungsanleitung zur Verfügung. Hier wird u.a.
auch auf die Verbindung des MCV4 mit einigen gängigen
Synthesizern (z.B. Moog, Korg MS10/20) eingegangen.
|
