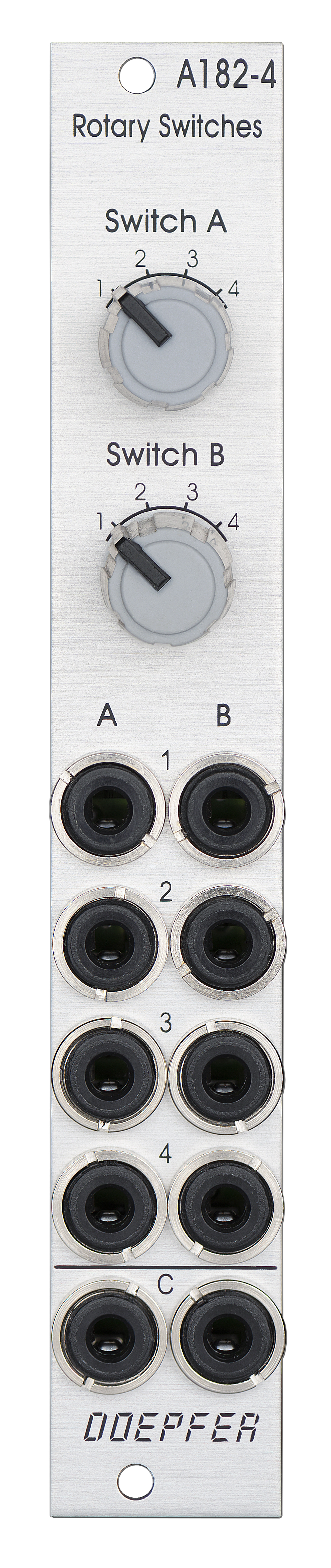

A-182-4 ist ein einfaches passives
Modul, das zwei mechanische Drehschalter mit 4 Stellungen enthält. Je nach
Stellung des Drehknopfes ist die Buchse 1, 2, 3 oder 4 mit dem gemeinsamen
Buchse C verbunden.
Da das Modul rein passiv arbeitet, ist die Schaltrichtung bidirektional, d.h.
die Buchsen 1...4 können Eingangsfunktion besitzen und C ist dann der Ausgang.
Umgekehrt ist es auch möglich, dass C der Eingang ist und die Buchsen 1...4 die
Ausgänge.
Mit Hilfe einer internen Steckbrücke können die Anschlüsse C der beiden
Schalter auch verbunden werden. Dann arbeitet das Modul als eine Art
Miniatur-4x4-Matrix, wobei mit dem Drehschalter A beispielsweise eine der
Buchsen 1...4 als Eingang gewählt wird und dieses Signal auf eine der Buchsen
1...4 der zweiten Einheit mit der entsprechenden Stellung des Schalters B gelegt
wird.
Anwendung:
- Beliebiges Umschalten von Audio- oder
Steuersignalen im Modulsystem, ohne dass Kabel umgesteckt werden müssen
(d.h. keine Signal-Unterbrechungen durch Umstecken)
- Aufbau einer 4x4-Mini-Schaltmatrix für
beliebige Signale
Hinweise:
- Die Drehschalter sind Verschleißteile und
unterliegen daher nicht der Gewährleistung.
|
Module A-182-4 is a simple passive module that
contains two mechanical rotary switches with 4 positions each. According to the
position of the control knob socket 1, 2, 3 or 4 is connected to the common
socket C.
As the module is fully passive it works bidirectional, i.e. the sockets 1...4
can be inputs and then C is the output. The other way round C can be the input
and the sockets 1...4 are the outputs.
By means of an internal jumper the terminals C of both switches can be connected.
That way the module can be used as kind of a miniature 4x4 matrix. Rotary switch
A is e.g. used to select one of the four sockets 1...4 as input and this signal
is sent to one of the four sockets 1...4 of switch B.
Applications:
- switching of audio or control signals in the
modular system without the need to unplug and plug patch cables (i.e. no
signal interruptions)
- building a small 4x4 miniature switch matrix
Notes:
- The rotary switches are wear and
tear parts and are excluded from the warranty !
|
