A-100 Mini-Netzteil/Busplatine - Bedienungsanleitung

1. Einführung

Das Zubehörteil A-100 MB (Mini Bus / Power Supply) enthält die Komponenten Stromversorgung und A-100 Systembus mit 4 Steckplätzen und ist für den Aufbau kleinerer Systeme in anwendereigenen Gehäusen gedacht.
Dies ermöglicht Ihnen insbesondere, einige Module des Systems A-100, wie z.B. Filter, Filterbank, Frequency Shifter, Sampler, MIDI-Interface, etc. als eigenständige Einheiten aufzubauen und in Ihre Instrumentenumgebung einzubinden.
Die Stromversorgung liefert die zum Betrieb der Module des Systems A-100 erforderlichen Versorgungsspannungen +12V und -12V sowie eine zusätzliche Versorgungsspannung von +5 V, die einige wenige Module (z.B. A-190) benötigen.
Die maximale Strombelastbarkeit beträgt 100 mA für +/- 12 V bzw. 50 mA für die +5 V Versorgungsspannung.
Der Systembus bietet Anschlußmöglichkeiten für 4 Module des System A-100. Neben der Stromversorgung enthält er die Signalleitungen "INT.CV" und "INT.GATE" (s. A-100 Anleitung, Basisteil, Kap. 3). Zum Lieferumfang des A-100 MB gehört ein externer Steckertrafo, der zum Betrieb an die Platine angeschlossen wird.

A Der externe Steckertrafo liefert eine Wechselspannung (AC). Falls Sie eine andere Stromversorgung als die mitgelieferte verwenden möchten, so muß dieser Trafo ca. 7 bis 9 V Wechselspannung und mindestens 300 mA liefern können.

Falls Sie ein gängiges Steckernetzteil, das eine Gleichspannung (DC) liefert, anschließen, funktioniert das A-100 MB nicht !!!

A Sowohl A-100 MB als auch angeschlossene Module sollten Sie fest in ein Gehäuse einbauen. Von einem "fliegenden Aufbau" ist dringend abzuraten, da im Falle leitender Verbindungen zwischen den Modulen (z.B. zufälliges gegenseitiges Berühren von Modul-Platinen) diese beschädigt werden! Die Firma DOEPFER lehnt in diesem Fall Garantieleistungen ab!

2. A-100 MB - Übersicht

Bedienkomponenten:

1 LED : Kontroll-LED für +12 V Versorgungsspannung

2 LED : Kontroll-LED für -12 V Versorgungsspannung

Ein- / Ausgänge:

! BU 1 : Eingang für externen Steckertrafo (7 ... 9 V AC)

" ST 1 ... ST 4 : Bus-Steckplätze für Module

3. Bedienkomponenten

LED · 2 LED

Die LEDs 1 und 2 dienen zur Kontrolle der Spannungsversorgung. Bei ordnungsmäßen Betrieb müssen beide LEDs leuchten.

A Sollte beide LEDs nicht leuchten, überprüfen Sie zunächst, ob an der Steckdose, in die das Steckernetzteil eingesteckt ist, Netzspannung anliegt, ob der Steckertrafo Spannung liefert und ob nicht versehentlich ein Netzteil, das Gleichspannung (DC) liefert, angeschlossen ist. Ist dies der Fall, so ist das das A-100 MB defekt. Gleiches gilt, falls nur eine der beiden LEDs leuchtet.

4. Ein- / Ausgänge

BU 1

An dieser Buchse schließen Sie den mitgelieferten externen Steckertrafo an.

ST 1 ... ST 4

Die Buchsen " sind die Steckplätze für die Module.

So gehen Sie vor, um Module mit der Busplatine zu verbinden:

Ziehen Sie den Steckertrafo von der Buchse ! ab.

Schließen Sie das jedem Modul beiliegende Flachbandkabel an den Bus-Stecker des Moduls

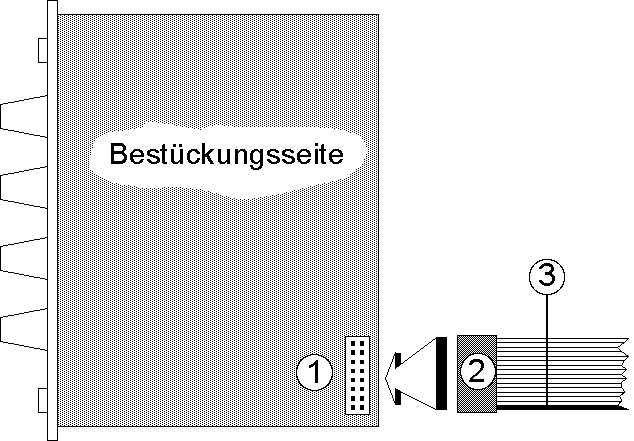

(s. 1 in Abb. 1) an. In der Regel ist dieser 16-polig, bei einigen Module aber auch nur 10-polig. Suchen Sie beim Flachkabel die passende, aufgepreßte Buchse (s. 2 in Abb. 1) aus und drücken Sie diese vorsichtig auf den Bus-Stecker des Moduls.

A Achten Sie darauf, daß die farbige Markierung des Kabels beim Blick auf die Bestücksseite unten liegt (s. 3 in Abb. 1) und daß die Buchsen bündig (nicht seitlich versetzt) auf den Steckern sitzen, da andernfalls die Module bei Inbetriebnahme zerstört werden!

Abb. 1: Montage des Flachbandkabels am Modul

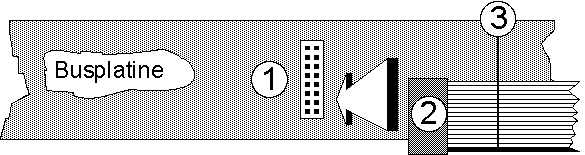

Verbinden Sie nun das freie Ende des Flachkabels (s. 2 in Abb. 2) mit einem freien Steckplatz auf der Busplatine (s. 1 in Abb. 2).

A Achten Sie darauf, daß die farbige Markierung des Kabels beim Blick auf die Busplatine unten liegt (s. 3 in Abb. 2) und daß die Buchsen bündig (nicht seitlich versetzt) auf den Steckern sitzen, da andernfalls die Module bei Inbetriebnahme zerstört werden!

Abb. 2: Montage des Flachbandkabels an der Busplatine

Setzen Sie das Modul nun vorsichtig in Ihr Gehäuse ein und befestigen Sie es. Verbinden Sie das A-100 MB mit dem Steckertrafo und dem Stromnetz. Testen Sie das eingebaute Modul. Sollte es wider Erwarten nicht funktionieren, trennen Sie Ihr System sofort vom Netz! Überprüfen Sie in diesem Falle noch einmal die Steckverbindungen; achten Sie insbesondere auf die richtige Orientierung der Flachbandstecker am Modul und an der Busplatine.
