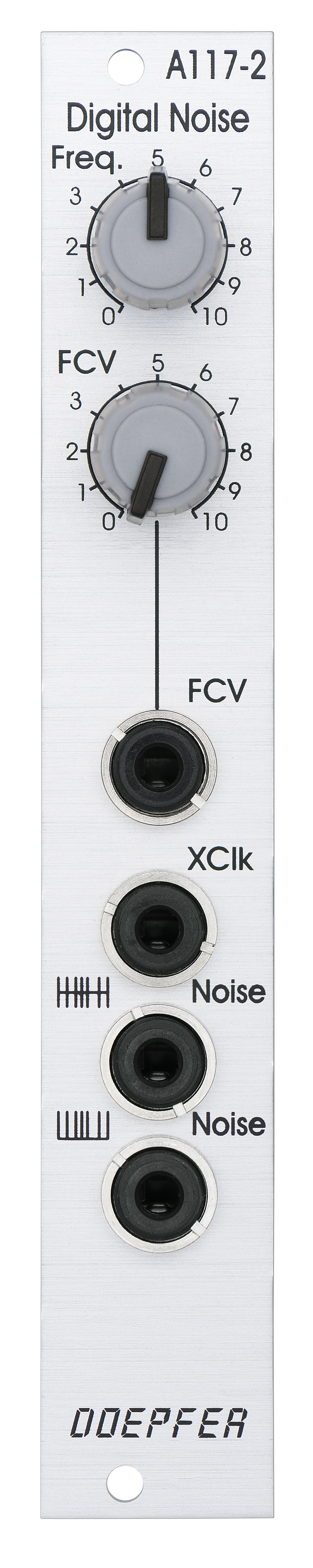

A-117-2 Voltage Controlled Digital Noise
Slim Line Series
Vorinformation / Preliminary

Das Modul A-117-2 beinhaltet einem digitalen, spannungsgesteuerten Rauschgenerator (engl. digital noise generator). Dieser erzeugt zufällige Abfolgen von Rechtecksignalen, deren Häufigkeit von vereinzelten "Knacksern" bis hin zu Rauschen einstellbar ist. Die Rauschfarbe ist dabei deutlich anders als analoges Rauschen. Die Frequenz des internen Clock-Oszillators kann manuell (Regler "Freq.") und über einen Steuereingang "FCV" mit zugehörigem Abschwächer etwa im Bereich 10Hz bis 100kHz ? (noch mit Chris zu klären) eingestellt werden. Bei Rechtsanschlag des Reglers FCV beträgt die Empfindlichkeit des Steuereingangs ca. 1V/Oktave.
Alternativ kann die Impulsrate auch von einer externen Clock (z.B. von einem VCO, High-Speed-VCO, LFO oder Midi-Clock) gesteuert werden. Hierzu dient der mit "XClk" bezeichnete Eingang. Wird in diese Buchse ein Patch-Kabel eingesteckt, schaltet der interne Oszillator ab und das hier anliegende Signal wird zur Erzeugung des digitalen Rauschens verwendet.
Es stehen zwei Ausgänge zur Verfügung: ein nullsymmetrischer Ausgang (obere Noise-Buchse) und ein rein positiver Ausgang (untere Noise-Buchse). Das symmetrische Signal wird vorwiegende bei Audio-Anwendungen verwendet, das positive Signal für digitale Steuerungs-Anwendungen (z.B. zufällige Hüllkurven-Triggerung, zufälliges Clock-Signal oder zufällige Schaltfunktionen).

Module A-117-2 contains a digital voltage controlled noise generator. It produces random sequences of square pulses whose rate can go from random clicks to audible noise. The colour of digital noise is different from analog noise. The frequency of the internal clock oscillator can adjusted manually (control "Frequ.") and via an external control voltage input ("FCV") with associated attenuator. The internal clock range is about 10Hz to 100kHz ? (noch mit Chris zu klären). With control FCV fully clockwise the sensitivity of the control voltage input is about 1V/octave.
Alternatively the noise rate can be controlled by an external clock signal (e.g. from a VCO, High-Speed-VCO, LFO, midi clock). For this the "XClk" socket is provided. As soon as a patch cable is inserted into this socket the internal oscillator is turned off and the signal applied to the XClk" socket is used to generate the noise instead of the internal clock signal.
The module has two noise outputs available: a zero-symmetrical output (upper noise socket) and pure positive output (lower noise socket). The symmetrical signal is used primarily for audio applications. The positive output is used primarily for digital control applications (e.g. random envelope triggering, random clock signal or random switching functions).
