A-128 Fixed Filter Bank


click to enlarge

A128

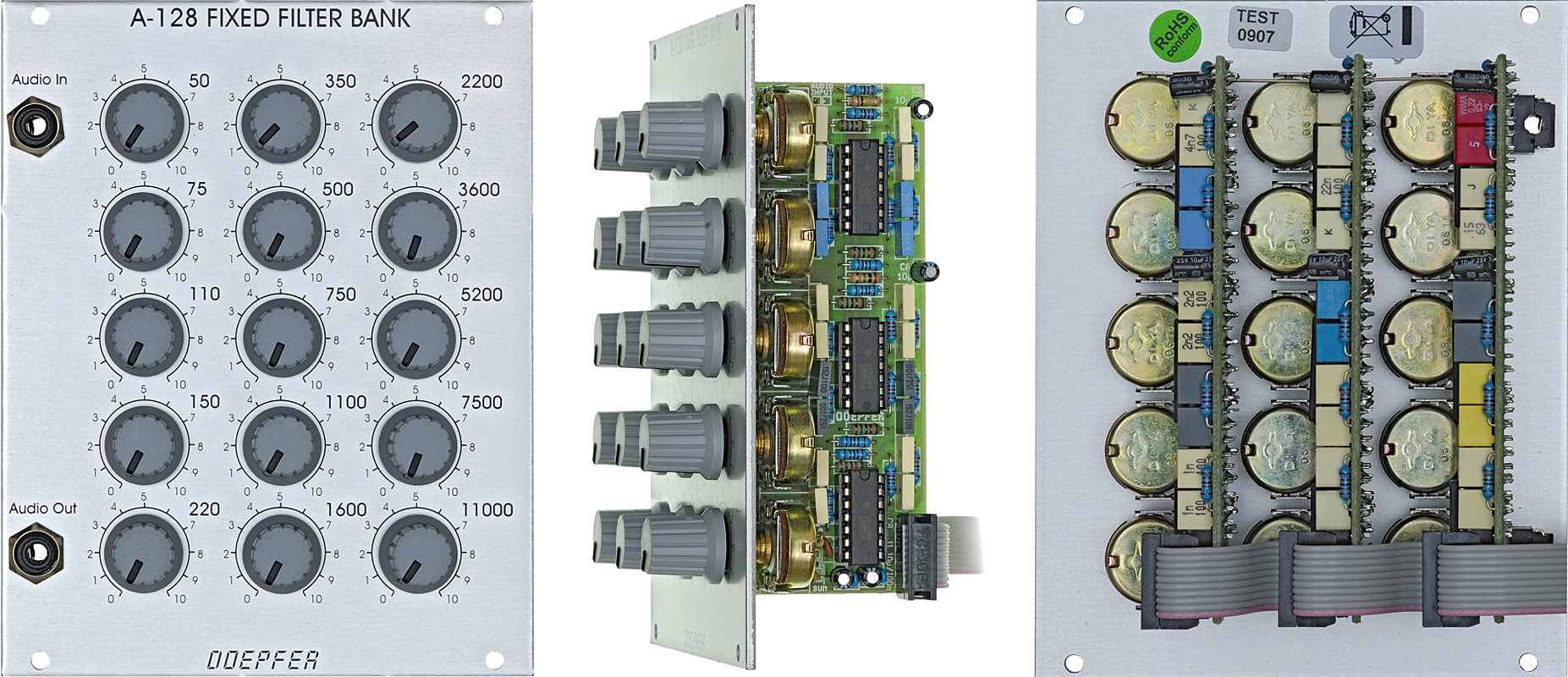

Das Modul A-128 (Fixed Filter Bank) ist eine Filterbank, die aus 15 parallel-geschalteten Bandfiltern mit festen Mittenfrequenzen und Bandbreiten besteht (50 Hz / 75Hz / 110Hz / 150Hz / 220Hz / 350Hz / 500Hz / 750Hz / 1.1kHz / 1.6kHz / 2.2kHz / 3.6kHz / 5.2kHz / 7.5kHz / 11 kHz).
Jedes Bandfilter besitzt einen eigenen Amplitudenregler, mit dem Sie das jeweilige Frequenzband ein- oder ausblenden können. Die Bandbreite beträgt für alle Bandpässe ca. 1/2 Oktave. Am Ausgang des A-128 steht das entsprechend der Stellungen der Amplitudenregler gefilterte Signal zur Verfügung.
Hauptsächliche Anwendung der Filterbank ist das gezielte Anheben oder Auslöschen einzelner Frequenzbänder (engl. equalization) im Audiospektrum.

Die deutsche Bedienungsanleitung ist als PDF-Datei auf unserer Website verfügbar: A128_Anl.pdf

Falls Sie das Modul mit Einzelausgängen ausrüsten wollen, finden Sie hier die entsprechende Umbau-Anleitung: A128_Einzelausgänge.pdf. Auf Wunsch führen wir diese Modifikation auch bei uns durch (Preis für Blindplatte 8TE + 15 Klinkenbuchsen + 3 Adapterplatinen + Buchsen/Stecker/Kabel + ca. 1 Stunde Arbeitszeit, insgesamt ca. 120 Euro). Bitte geben Sie im Fall einer Bestellung an, ob die Einzelausgänge vor oder nach den Abschwächern vorgesehen werden sollen.

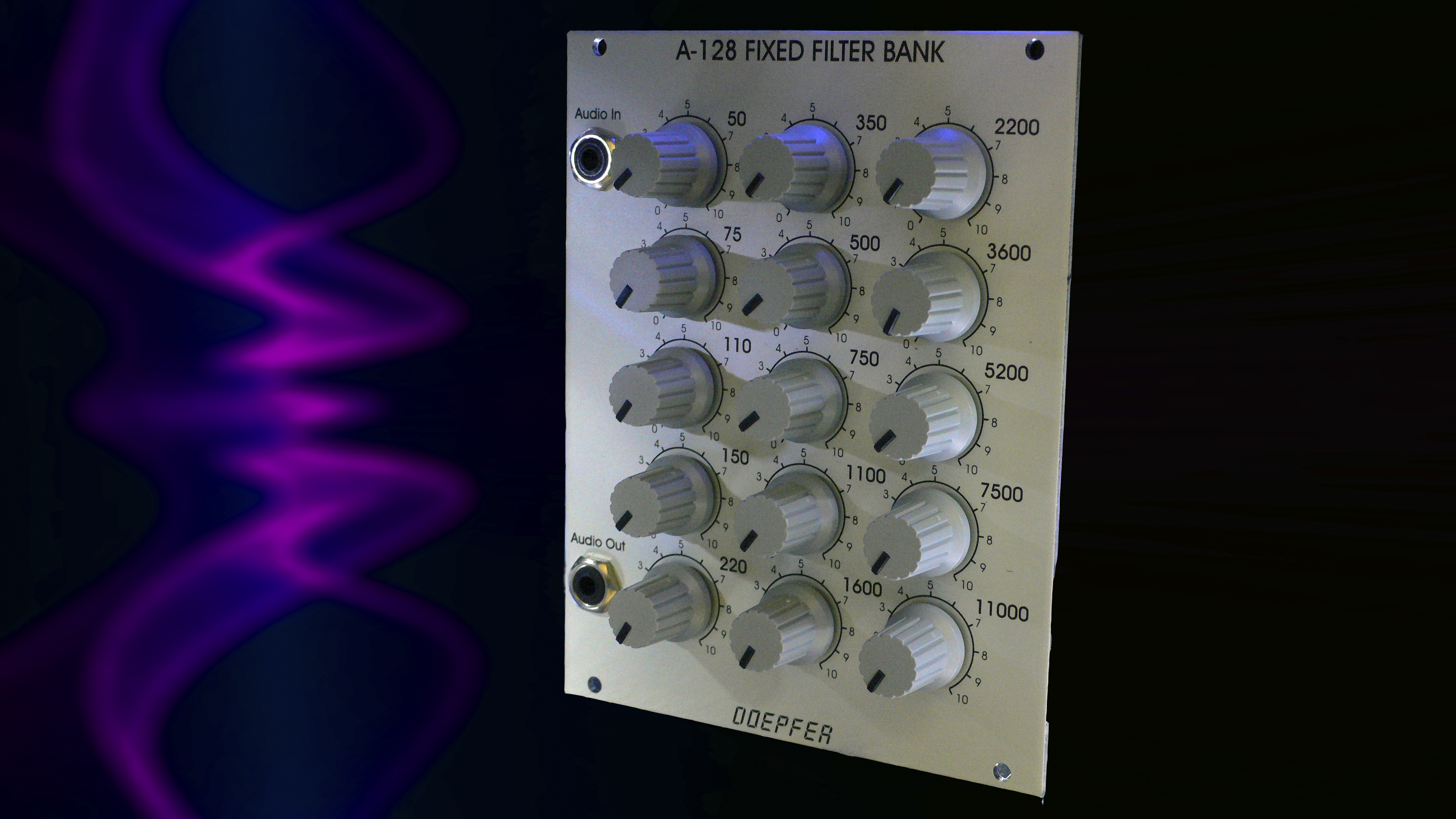

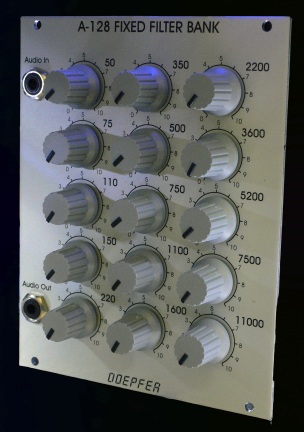

Module A-128 (Fixed Filter Bank) is a filter bank, made up of 15 parallel band pass filters, all with fixed middle frequencies and bandwidth (50 Hz / 75Hz / 110Hz / 150Hz / 220Hz / 350Hz / 500Hz / 750Hz / 1.1kHz / 1.6kHz / 2.2kHz / 3.6kHz / 5.2kHz / 7.5kHz / 11 kHz).
Each band pass filter has its own amplitude control knob, with which that frequency band can be attenuated. The bandwidth of each of the filters is approximately half an octave.
The signal at the output of the A-128 contains a mix of all the filters, depending on the position of each one's amplitude control knob.
The filter bank's main job is to emphasise individual sections of the whole audio frequency range.

For more detailed information please look at the English user's manual A128_man.pdf

If you want to add a single audio output for each filter we have instructions for this modification available: A128_single_outputs.pdf. If desired we carry out this modification in the factory (price for blind plate 8HP + 15 sockets + 3 special adapter boards + sockets/cables +  about one hour working time, about Euro 120 altogether). Please specify if the single outputs should be pre or post the attenuators.




Breite/Width: 20TE / 20HP / 101.3 mm
Tiefe/Depth: 60 mm (gemessen an Rückseite der Frontplatte / measured from the rear side of the front panel)
Strombedarf/Current:
+20mA (+12V) / -20mA (-12V)

Preis/Price: Euro 200.00
The price in US$ depends upon the exchange rate between Euro and US$ at the payment day.
