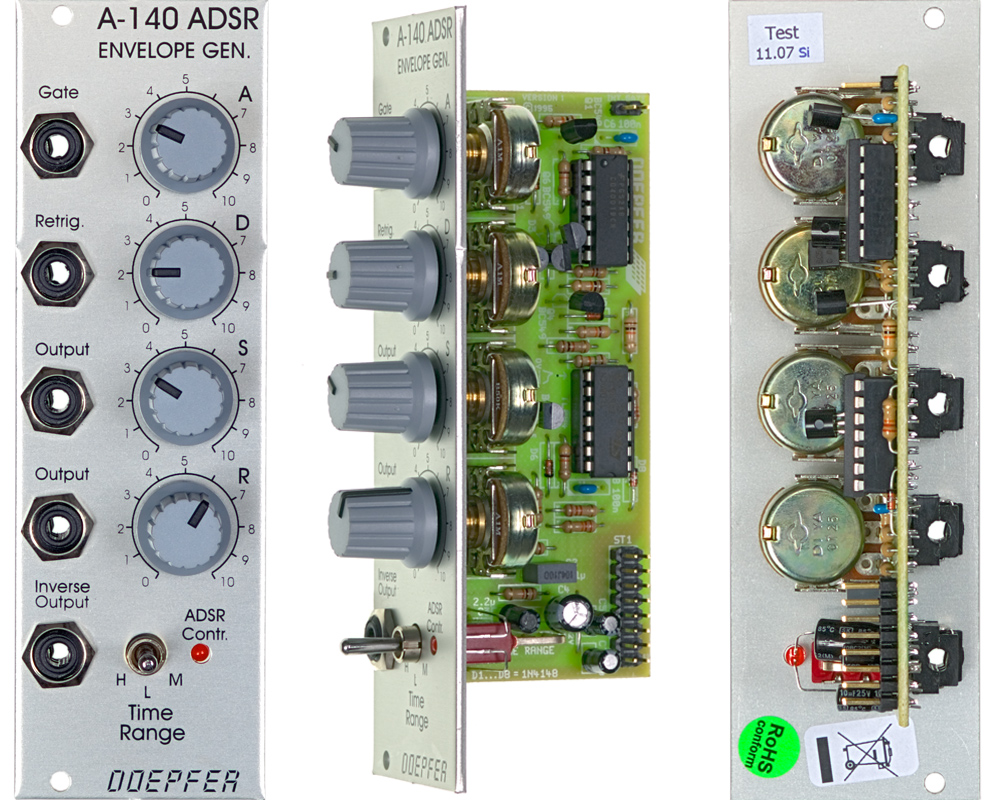

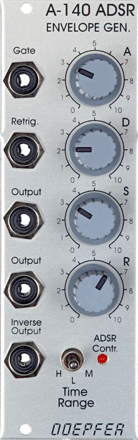

Standard Edition

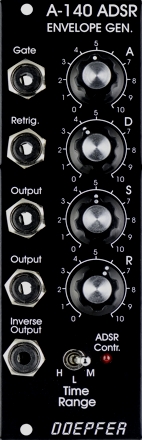

Vintage Edition

Das Modul A-140-1 ist ein Hüllkurvengenerator (engl. envelope generator) und gehört, da es Steuerspannungen liefert, zu den Modulationsbausteinen. Sobald der ADSR am Gate-Eingang getriggert wird, generiert er einen einstellbaren Steuerspannungsverlauf, die Hüllkurve (engl. envelope). Diese steht an seinen Ausgängen in normaler und invertierter Form zur Verfügung und kann z.B. zur Modulation der Module VCO, VCF und VCA sowie für Ein- und Ausschwingvorgänge anderer Module verwendet werden.
Die Form der Hüllkurve ist durch die vier Parameter Attack, Decay, Sustain und Release eindeutig beschrieben. Getriggert wird der ADSR durch ein Gate-Signal am Gate-Eingang. Der ADSR bietet die Möglichkeit einer Retrigger-Funktion, d.h. die Hüllkurve wird jedesmal neu gestartet, sobald ein Trigger-Signal an der Retrigger-Buchse anliegt während Gate aktiv ist.

Das Modul verfügt über einen Kippschalter mit 3 Stellungen, um einen von 3 Zeitbereichen anzuwählen. Die Zeiten in den 3 Bereichen verhalten sich ca. 1 : 20 : 1000. Die absoluten Attack-Zeiten liegen bei ca.

• 20uS ... 100ms (Schalterposition L)
• 400uS ... 2s (Schalterposition M)
• 20ms ... 120s (Schalterposition H)

Die Decay und Release-Zeiten liegen ca. um den Faktor 3-4 höher. Wegen des exponentiellen Abfalls und der allmählichen, asymptotischen Annäherung an die Null-Linie sind die Decay- und Release-Zeiten etwas ungenauer zu spezifizieren.

Der Bereich der ADSR-Ausgangsspannung liegt bei ca. 0 ... +8V für die beiden normalen Ausgänge und 0 ... -8V für den invertierten Ausgang.

In Verbindung mit dem Comparator-Modul A-167 kann auch ein freilaufender "ADSR-LFO" realisiert werden.

Die deutsche Bedienungsanleitung ist als PDF-Datei auf unserer Website verfügbar: A140_Anl.pdf

Verwandte Module sind der 4-fach-ADSR A-143-2, der spannungsgesteuerte ADSR A-141-2 und das spannungsgesteuerte Decay/Gate-Modul A-142-1.

Hinweis: Das Modul A-140 wird in A-140-1 umbenannt, um es von anderen Modulen der A-140-Serie besser unterscheiden zu können (z.B. A-140-2).

Module A-140-1 is an envelope generator, and, since it puts out control voltages, counts as one of the modulation devices in a modular system. As soon as the gate input receives sufficient voltage, the ADSR generates a variable voltage, changing in time, called an envelope. This varying voltage is output in normal (positive) and inverted form, and can be used, eg., for voltage controlled modulation of a VCO, VCF, or VCA, or for processing other modules' inputs and outputs.
The shape of the envelope is governed by four parameters: Attack, Decay, Sustain and Release.
The envelope is started (triggered) by a gate signal either from the INT.GATE voltage on the system bus, or, if a signal is put into it, from the gate input socket.
The envelope can also be re-triggered, ie. start from scratch again, each time a trigger signal is sensed at the Retrig. input socket, when the gate is still open.

Module A-140 has available a three-position toggle switch to select one of three time ranges. The time ratios for the three ranges are about 1 : 20 : 1000. The absolute Attack times are about:

• 20uS ... 100ms (switch position L)
• 400uS ... 2s (switch position M)
• 20ms ... 120s (switch position H)

The Decay and Release times are about 3-4 times more. Because of the exponential slope and the gradual asymptotic approach to the zero level the exact specification of the decay and reales times is a bit difficult.

The voltage ranges of the ADSR outputs are about 0 ... +8V for the two normal outputs and 0 ... -8V for the inverted output.

In combination with the Comparator module A-167 a free-running "ADSR-LFO" can be realized.

For more detailed information please look at the English user's manual: A140_man.pdf.

Related modules are the 4-fold ADSR A-143-2, the voltage controlled ADSR A-141-2 and the voltage controlled Decay/Gate module A-142-1.

Remark: Module A-140 will be renamed to A-140-1 to distinguish it better from other modules of the A-140 series (e.g. A-140-2).
