MMR4/4 MIDI-Merger/Router
(der MMR4/4 ist leider nicht mehr lieferbar und wird künftig nicht mehr hergestellt)

MMR4/4

MMR4/4 ist ein MIDI-Matrix mit Merge-Funktion und verfügt über 4 MIDI-Eingänge und 4 MIDI-Ausgänge. Die Eingänge können in beliebiger Kombination auf die Ausgänge gelegt werden. Sind einem Ausgang mehrere MIDI-Eingänge zugewiesen, so werden die MIDI-Daten der betreffenden Eingänge "gemerged" (gemischt).
Die Bedienung erfolgt über 8 Taster und 8 Leuchtdioden, die den Ein- und Ausgängen zugeordnet sind. Die Leuchtdioden zeigen die Ein/Ausgangskonfiguration an, die mit den Tastern geändert werden kann. Vier verschiedene Konfigurationen können nicht flüchtig im Gerät gespeichert werden. Im Betrieb zeigen die 8 Leuchtdioden die Aktivitäten auf den Ein- und Ausgängen an.
Es steht eine Panik-Taste zur Verfügung, mit der All-Notes-Off-Befehle auf allen Ausgängen und Kanälen gesendet werden können.
Der MMR4/4 verarbeitet alle MIDI-Befehle, wobei jedoch bei bestimmten Befehlsarten und hohen Datenmengen Einschränkungen zu beachten sind. Treffen beispielsweise an verschiedenen Eingängen MIDI-Echtzeitbefehle ein (Clock, Start, Stop, Continue), so leitet der MMR4/4 nur die Daten des Eingangs weiter, an dem diese Befehle zuerst eingegangen sind (in einem MIDI-System kann es ja nur einen Master bei Real-Time-Befehlen geben). Bei Übertragung von System-Exclusiv-Befehlen sind die anderen Eingänge für die Dauer der Sys-Ex-Übertragung gesperrt, da Sys-Ex-Befehle im Paket, d.h. ohne Einfügen anderer MIDI-Befehle übertragen werden müssen. Außerdem kann der MMR4/4 natürlich nicht die MIDI-Datenrate erhöhen, d.h. die Summe der eingehenden und zu mergenden MIDI-Daten darf die in MIDI maximal mögliche Datenrate nicht übersteigen, da es sonst zwangsläufig zu Datenverlusten kommt.

An der Rückseite des Gerätes befinden sich die 8 MIDI-Buchsen und der Anschluß für das Steckernetzteil (7-12V/500mA). Ein Netzteil für 230V mit Eurostecker ist im Lieferumfang enthalten.

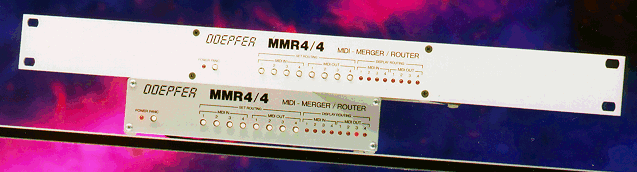

MMR4/4 wir in einem hellgrauen Metall-Gehäuse (ca. 200 x 100 x 42 mm) untergebracht. Alternativ ist das Gehäuse gegen Aufpreis auch mit einer grauen 19-Zoll-Frontplatte mit 1HE lieferbar.

Zur weitergehenden Information steht die MMR4/4-Bedienungsanleitung zur Verfügung.


Preise (jeweils mit Steckernetzteil für 230V Netzspannung):
Standard-Version: Ausverkauft !
19-Zoll-Version:
Ausverkauft !
