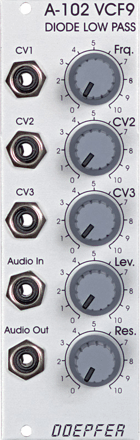

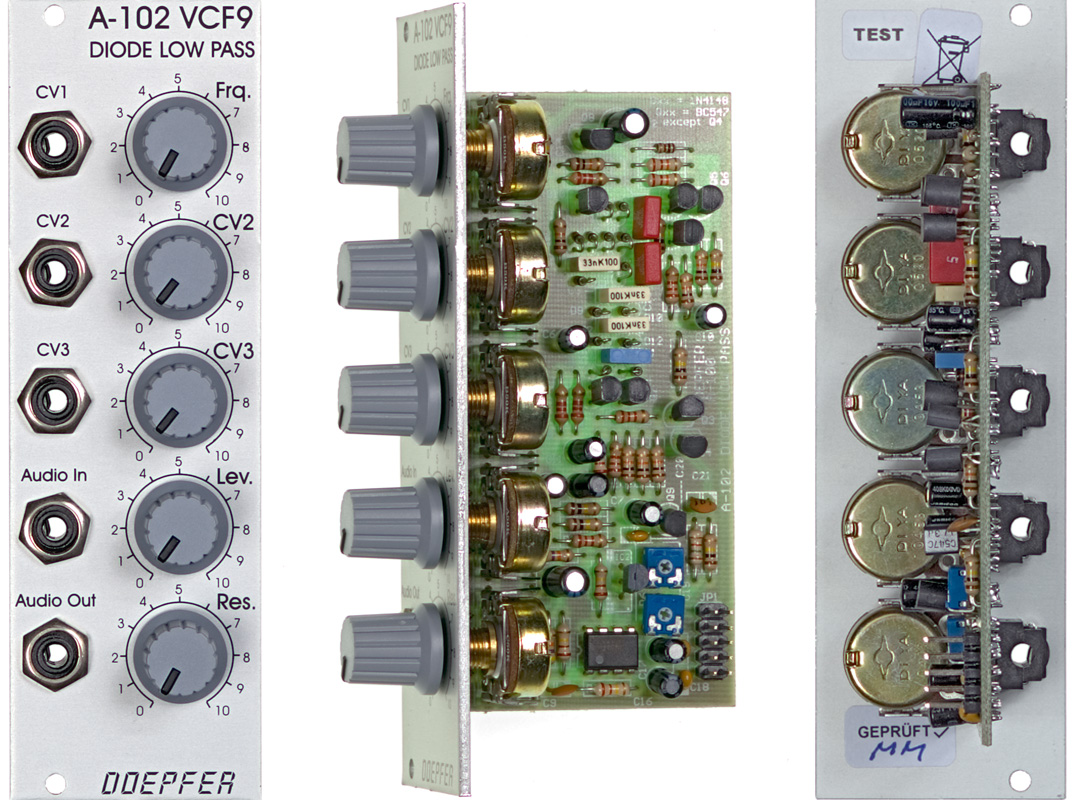

A-102 Diode Low Pass (VCF9)


click to enlarge
A103



Das Modul A-102 ist Nachbau des legendären spannungsgesteuerten Dioden-Filters (Tiefpass), das mit Dioden (statt Transistoren wie beim Moog-Filter) als frequenzbestimmende Bauteile in der Filterkaskade arbeitet. Die Dioden erzeugen ein ganz eigentümliches Resonanz- und Frequenzverhalten, da die beiden Parameter nicht völlig unabhängig voneinander sind.

Ansonsten entspricht das A-102-Filter dem A-120 24dB Moog-Filter, bzw. A-103 18dB TB303-Filter. Nur die Klänge der 3 Filter sind unterschiedlich:

  • manuelle Einstellung der Filterfrequenz
  • 3 CV Eingänge (CV1, CV2, CV3), davon 2 mit Abschwächer (CV2, CV3)
  • Eingangspegelregler
  • Resonanz manuell einstellbar bis zur Selbstoszillation (hängt beim A-102 auch von der Filterfrequenz ab)

Die deutsche Bedienungsanleitung zum A-103 ist als PDF-Datei A1023_Anl.pdf (kombinierte Anleitung für A-102 und A-103) auf unserer Website verfügbar.

(Leider sind alle A-12x-Nummern verbraucht, daher müssen wir eine andere Nummer vergeben, obwohl das Filter eigentlich in die A-12x-Gruppe gehört)


Module A-102 is a reproduction of the legendary low pass filter design that uses diodes in the filter stage as frequency controlling elements resulting in "strange" resonance behaviour and frequency response as resonance and frequency are not independent from another.

As for the rest the A-102 is identical to the A-120 Moog low pass filter resp. the A-103 (18dB TB303 Filter). I.e. the same controls, inputs and outputs. Only the filter sound is different:

  • manual control of filter frequency
  • 3 CV inputs (CV1, CV2, CV3), 2 of them with attenuator (CV2, CV3)
  • input level control
  • resonance control up to self oscillation (depends upon the frequency setting for the A-102)

The English manual will be available about May 2003. Until then you may look at the user's guide of A-120 or  A-103.

(As all the A-12x numbers are used up we will have to assign another number to this filter. Probably we will use the A-10X numbers)


Klangbeispiele unseres Kunden Dene Carter / sound example by our customer Dene Carter:
http://soundcloud.com/madrayken/a-102-vcs

http://soundcloud.com/madrayken/a-102-vcs3-filter-demo2

Breite/Width: 8TE / 8HP / 40.3 mm
Tiefe/Depth: 60 mm (gemessen ab der Rückseite der Frontplatte / measured from the rear side of the front panel)
Strombedarf/Current: 30 mA

Preis/Price: 80.00 Euro
The price in US$ depends upon the exchange rate between Euro and US$ at the payment day.
