A-130-1/131 Voltage Controlled Amplifiers

A-131 online tutorials by Raul Pena:

A-131 VCA Intro: http://www.youtube.com/watch?v=MivzVdpz5Dg
A-131 Processing CV with A-131 EXP VCA Part One: http://www.youtube.com/watch?v=DIdWbrbkSD8
A-131 Processing CV with A-131 EXP VCA Part Two: http://www.youtube.com/watch?v=a9qSw_-lz3Q
A-131 Amplitude Modulation with A-131 EXP VCA: http://www.youtube.com/watch?v=-kyQV1CEpIQ




click to enlarge
(a-130)


click to enlarge
(a-131)

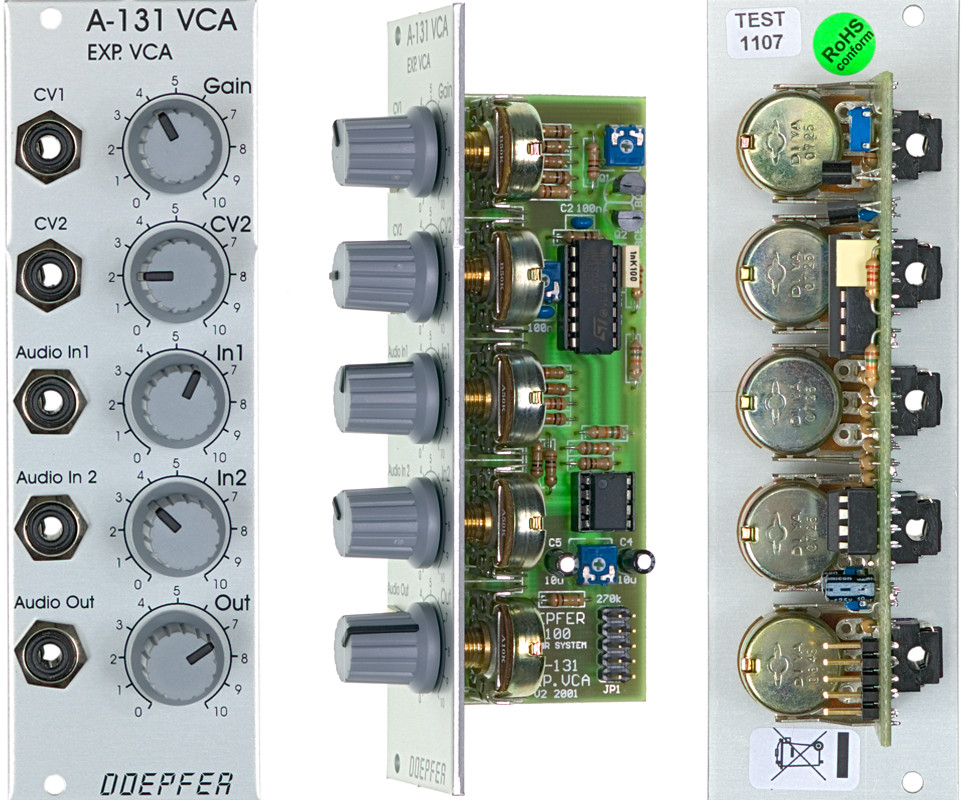

A130 A130

Bei den Modulen A-130 und A-131 handelt es sich um spannungsgesteuerte Verstärker (engl. voltage-controlled amplifier). Für Audio-Anwendungen wird meist ein exponentieller VCA (A-131), für Steueranwendungen ein linearer VCA (A-130) eingesetzt. Dies ist jedoch keine zwingende Vorgabe.

Die Verstärkung des VCA's wird durch die Summe aus den beiden Steuerspannungen an den Eingängen CV1 und CV2, und der vom Gain-Regler erzeugten Steuerspannung bestimmt. Mit dem Gain-Regler kann die Grundverstärkung des VCA's eingestellt werden und der VCA auch ohne externe Steuerspannung manuell geöffnet werden.
Für die Steuereingänge CV1 und CV2 wird eine Spannung von ca. 0...+5V benötigt, um den Verstärkungsbereich 0...1 zu überstreichen.
CV2 ist zusätzlich mit einem Abschwächer ausgestattet, um den Pegel der Steuerspannung anzupassen (falls beispielsweise der Maximalwert der verwendeten Steuerspannung deutlich über +5V liegt).

Jeder VCA verfügt über zwei Audio-Eingänge mit zugehörigen Abschwächern (eine Art Mini-Mischpult für zwei Audio-Signale). Die Summe der beiden Audiosignale wird entsprechend den anliegenden Steuerspannungen und der Stellung des Gain-Reglers verstärkt.

Der Audio-Ausgang ist ebenfalls mit einem Abschwächer ausgestattet, um den Ausgangspegel an die jeweiligen Bedürfnisse anzupassen.

Die deutsche Bedienungsanleitung ist als PDF-Datei auf unserer Website verfügbar: A130_Anl.pdf

Hinweis:
Es gab im Laufe der Zeit 3 verschiedene Versionen von A-130 und A-131:
Version 1:

Die ersten Versionen von A-130 und A-131 waren mit den Curtis-ICs CEM3381/PA381 (A-130) bzw. CEM3382 (A-131) ausgestattet. Bei diesen Versionen war nur eine Signalverarbeitung von Audio-Signalen möglich, da die Ein- und Ausgänge wechselspannungsgekoppelt waren. Diese Versionen der Module wurden bis ca. 2001 produziert.
Version 2:

Die zweiten Versionen von A-130 und A-131 waren mit dem OTA CA3080 ausgestattet. Bei diesen Versionen war auch eine Signalverarbeitung von langsam veränderlichen Signalen möglich. Diese Versionen wurden von 2001 bis März 2013 produziert.
Version 3:

Die aktuellen Versionen von A-130/131 sind mit den hochwertigen VCA-Bausteinen SSM2164/V2164 (A-130) bzw. THAT2159/V2159/SA2159 (A-131) ausgestattet. Auch diese sind für die Verarbeitung von langsam veränderlichen Steuersignalen geeignet (gleichspannungsgekoppelte Ein/Ausgänge). Diese Versionen der Module werden seit März 2013 produziert. Es ist leider nicht möglich ältere Module nachzurüsten, da die Schaltungen völlig unterschiedlich sind

Hinweis: Das Modul A-130 wurde in A-130-1 umbenannt, um es von anderen Modulen der A-130-Serie besser unterscheiden zu können (z.B. A-130-2, A-130-8)


Modules A-130 and A-131 provide voltage-controlled amplification. For audio signals, you would normally use the exponential VCA (A-131), and for control voltages, the linear VCA (A-130). It doesn't always have to be that way, though.

The amount of amplification is determined by the sum of the voltages at the two inputs CV1 and CV2, and the control voltage generated by the manual Gain control. By means of the Gain control the VCA can be opened manually without external control voltage.
The control voltage range for CV1 and CV2 is about 0...+5V to obtain an amplification in the range 0...1.
CV2 is additionally equipped with an attenuator. This enables to adjust the level of the control voltage (e.g. when the maximum value of the control voltage is clearly higher than +5V).

The VCA has two audio inputs, each equipped with an attenuator (kind of a miniature mixer). The sum of both audio signals is processed by the VCA according to the applied control voltages and the position of the Gain control.

The audio output is also equipped with an attenuator to adjust the output level to the particular requirements.

For more detailed information please look at the English user's manual A1301_man.pdf

Remarks:
Over the years three different versions of the module A-130 und A-131 have been manufactured:
Version 1:
The first versions of A-130 and A-131 were equipped with the Curtis chips CEM3381/PA381 (A-130) and CEM3382 (A-131). These versions of A-130/131 were not able to process slowly varying control voltages as they had AC coupled signal in/outputs. They were manufactured until about 2001.
Version 2:

The second versions of A-130 and A-131 were equipped with the OTA circuit CA3080 and they were able to process even slowly varying control voltages as they had DC coupled signal in/outputs. They were manufactured from 2001 until March 2013.
Version 3:

Die latest versions of von A-130 and 131 are equipped with the high-end VCA circuits SSM2164/V2164 (A-130) and THAT2159/V2159/SA2159 (A-131). Even they are able to process slowly varying control voltages as they have DC coupled signal in/outputs. These are manufactured since March 2013. Unfortunately it's not possible to upgrade older modules because the new circuitry is totally different.

Remark: Module A-130 has been renamed to A-130-1 to distinguish it better from other modules of the A-130 series (e.g. A-130-2, A-130-8)


Breite/Width: 8 TE / 8 HP / 40.3 mm
Tiefe/Depth: 45 mm (gemessen ab der Rückseite der Frontplatte / measured from the rear side of the front panel)
Strombedarf/Current:
+20mA (+12V) / -10mA (-12V)

Preise / Prices:
A-130: Euro 75.00
A-131: Euro 80.00
The price in US$ depends upon the exchange rate between Euro and US$ at the payment day.
