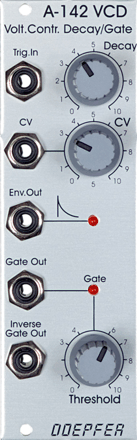

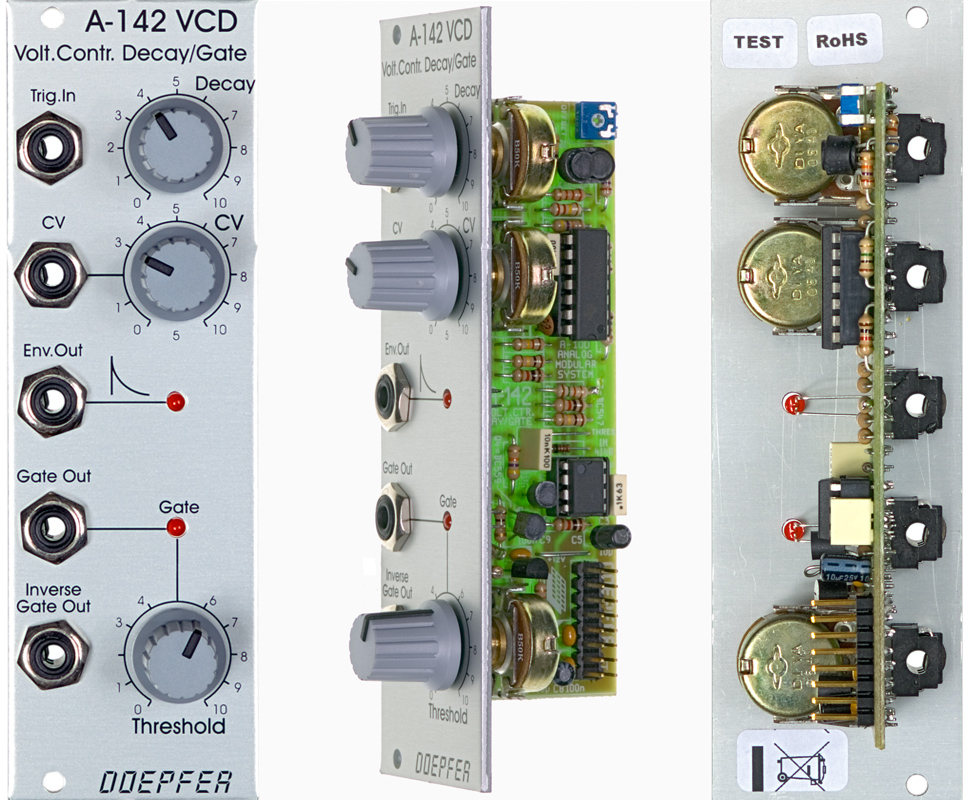

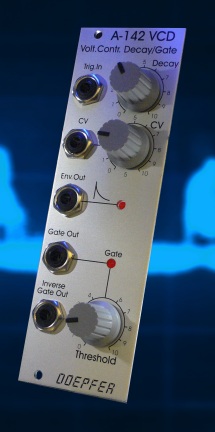

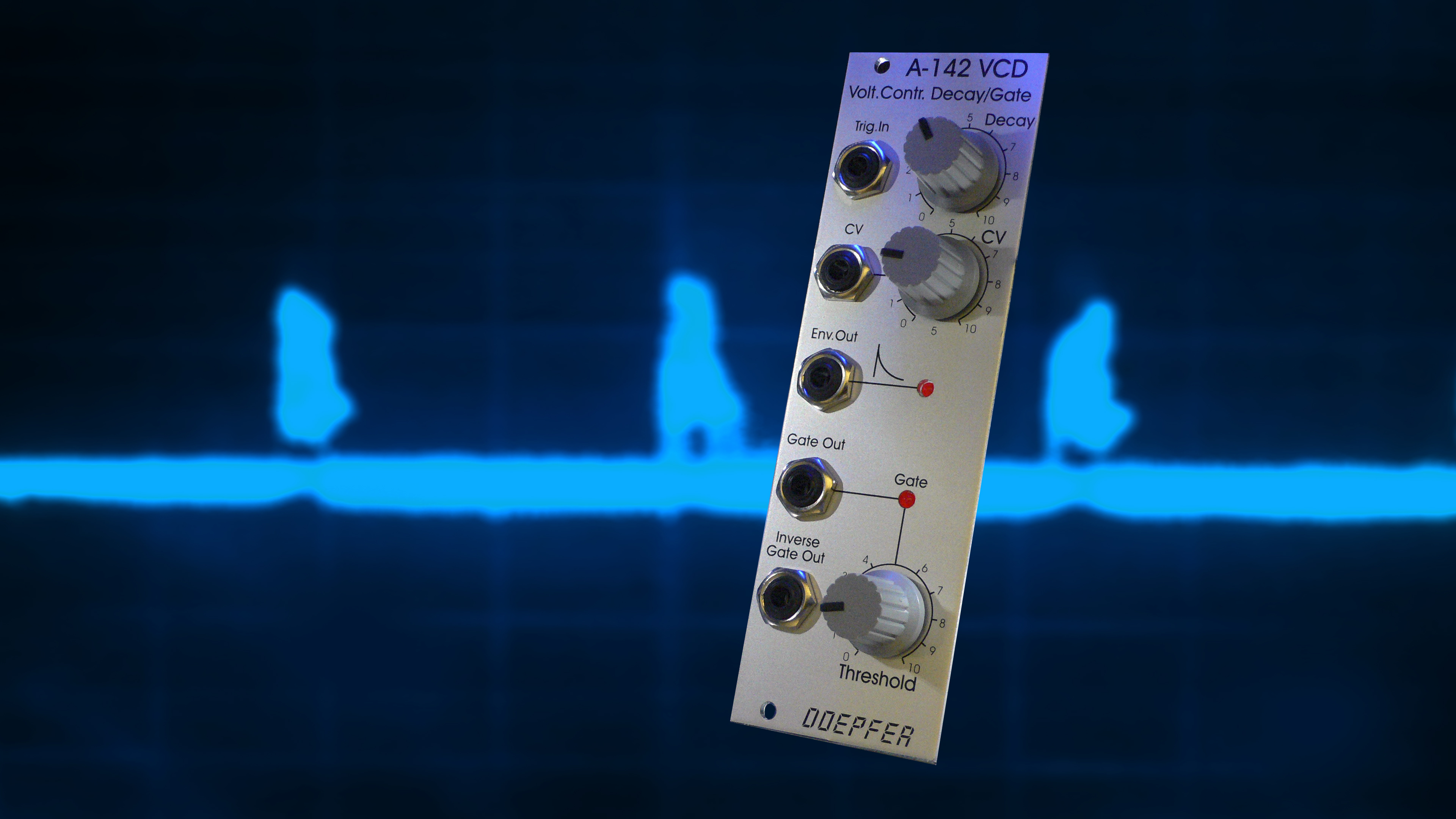

A-142 Voltage Controlled Decay/Gate

A-142 ist ein spannungsgesteuerter Hüllkurvengenerator mit nur einem Parameter (Decay = Abklingzeit) wie z.B. TB303. Das Decay ist manuell und per externer Steuerspannung (mit Abschwächer) steuerbar. Der Hüllkurvenausgang besitzt eine optische Anzeige (LED). Aus dem Hüllkurvensignal wird zusätzlich ein Gate-Signal, sowie ein inverses Gate-Signal, mit einstellbarer Triggerschwelle abgeleitet. Das Gate-Signal wird optisch angezeigt (LED). Auf diese Weise erhält man alternativ oder zusätzlich zu der Hüllkurve (Envelope) ein in der Länge spannungssteuerbares Gate-Signal.
Die Attack-Zeit liegt fest bei ca. 0,2 ms, die kürzeste Decay-Zeit beträgt ca. 2 ms. Durch Ändern eines Kondensatorwertes können diese Zeiten jedoch verkürzt oder verlängert werden (näheres siehe hier: A100_Capacitors.htm).

Anwendung: dynamische Steuerung der Abklingzeit oder Gatelänge insbesondere in Verbindung mit dem Analog/Trigger-Sequencer A-155, VC-Trigger-Delay-Anwendungen (wie A-162, aber spannungssteuerbar).

Zur weitergehenden Information steht die Bedienungsanleitung zur Verfügung: A142_Anl.pdf

Module A-142 is a voltage controlled envelope generator. The only time parameter is decay (like TB303). Decay may be adjustes manual and via voltage control input (with attenuator). The envelope output is displayed with LED control. Additionally from the envelope signal a Gate signal and an inverse Gate signal with adjustable threshold is derived. LED control for Gate output. Thus one obtains a voltage controlled Gate additionally or alternatively to the envelope signal with voltage controlled duration.
The attack time is fixed to about 0.2 ms, the shortest decay time is about 2 ms. By changing the value of a capacitor the shortest time can be modified (details can be found here: A100_Capacitors.htm).

Typical applications: dynamic control of decay e.g. in combination with the Analog/Trigger Sequencer A-155, voltage controlled trigger delay functions (like A-162, but voltage controlled).

For more detailed information please look at the English user's guide: A142_man.pdf

Breite/Width: 8 TE / 8 HP / 40.3 mm
Tiefe/Depth: 40 mm (gemessen ab der Rückseite der Frontplatte / measured from the rear side of the front panel)
Strombedarf/Current: 40 mA
