A-100 Analoges Modulsystem - Zubehör

Die aktuell gültigen Preise für das A-100-Zubehör finden Sie jetzt in unserer Gesamtpreisliste im Abschnitt A-100 Zubehör bzw. bei den Ersatzteilen.

Wir sind kein Elektronik- oder Mechanik-Bauteile-Vertrieb, daher liefern wir Elektronik- oder Mechanik-Bauteile nur als Ersatzteile zu unseren Produkten (d.h. auch zu vergleichsweise hohen Ersatzteil-Preisen). Falls Sie gängige Elektronik- oder Mechanik-Bauteile benötigen raten wir zum Bezug über den Elektronik-Fachhandel (z.B. Fa. Conrad).
Bei den A-100-Standardgehäusen verwenden wir das Systeme der Firma Gie-Tec (www.gie-tec.de). Falls Sie eigene Rahmen bauen wollen oder weiteres Zubehör benötigen, können Sie dieses dort beziehen. Auf den Website der Firma finden Sie auch die Spezifikationen aller mechanischen Teile (z.B. Maßskizzen). Wir bieten nur komplett montierte Rahmen an (d.h. mit eingebautem Netzteil, Busplatinen, Netzeingang, Schalter, Sicherungshalter, Abdeckungen oben/unten usw.), jedoch keine mechanischen Einzelteile ! Einzelteile bitten wir Sie bei den oben erwähnten Firmen oder im Elektronik-Fachhandel zu beziehen (z.B. Conrad, Reichelt, Bürklin usw.).

Übersicht der lieferbaren A-100 Zubehörteile

Bestell-Nr.

Beschreibung

A-100Kxx

Drehknöpfe

Standard-Drehknöpfe:

A-100KGR grau mit schwarzem Strich
A-100KBK schwarz mit weißem Strich
A-100KWH weiß mit schwarzem Strich
A-100KRD rot mit weißem Strich
A-100KOR orange mit weißem Strich
A-100KBR braun mit weißem Strich
A-100KGN grün mit weißem Strich
A-100KBL blau mit weißem Strich
A-100KMG magenta mit weißem Strich
A-100KYE gelb mit schwarzem Strich

Drehknöpfe Vintage-Version:

A-100KV, Drehknopf wie bei den Modulen der Vintage Edition verwendet (z.B. A-110-2), schwarz mit zwei weißen Punkten und Metallscheibe an der Oberseite

Drehknöpfe Slim-Version:
(kleine, gummierte Drehknöpfe, 11,5 mm Durchmesser, wie bei den Modulen der Slim-Editionen verwendet)

A-100KSB schwarz mit weißem Strich
A-100KSG grau mit schwarzem Strich
in Kürze verfügbar:
A-100KSR rot mit weißem Strich
A-100KSY gelb mit schwarzem Strich

Die aktuell gültigen Preise finden Sie in der Preisliste im Abschnitt Ersatzteile

A-100BUSV5
(alte Version)

A-100BUSV5 / Busplatine Version 5
(alte Version 5, produziert bis Ende 2019 mit 14 ungepolten Bus-Steckplätzen)

fertig aufgebaute und geprüfte Busplatine, 14 Steckplätze (16-polige, ungepolte Stiftleisten), Kontroll-LED für -12V, +12V und +5V, z.B. zum Einbau in selbst gebaute Gehäuse
bis Ende 2015: incl. 3-poligem Verbindungskabel für Masse, 12V und +12V zum A-100-Netzteil (3 Kabel mit Flachsteckschuh an jedem Ende, Länge ca. 30 cm, 0,75mm² Querschnitt )
seite Ende 2015: incl. 4-poligem Verbindungskabel für Masse, 12V, +12V und +5V zum A-100-Netzteil (4 Kabel mit Flachsteckschuh an jedem Ende, Länge ca. 30 cm, 0,75mm² Querschnitt)

Die Lieferung erfolgt ohne Montageteile (Schrauben, Abstandsbolzen etc.), da die Anforderungen an diese Teile vom Aufbau abhängen (insbesondere Material und Dicke der Platte, an der die Leiterplatte montiert werden soll)
Abmessungen: ca. 390 mm (Länge) x 43 mm (Breite) x 15 mm (Höhe ohne aufgesteckte Kabel, ohne Abstandshalter etc.)

~~Die folgende Maßskizze zeigt die Lage der Montagelöcher: A100_busboard_measures.pdf~~

Nicht mehr lieferbar. Wurde in älteren A-100-Systemen bis 2020 verwendet.

A-100BUSV6
(neue Version)

A-100BUSV6 / Busplatine Version 6
(neue Version 6, produziert ab Anfang 2020 mit 22 gepolten Bus-Steckplätzen)

fertig aufgebaute und geprüfte Busplatine, 22 Steckplätze (16-polige Wannenstiftleisten mit Polung), Kontroll-LED für -12V, +12V und +5V, z.B. zum Einbau in selbst gebaute Gehäuse
incl. 4-poligem Verbindungskabel für Masse, 12V, +12V und +5V zum A-100-Netzteil (4 Kabel mit Flachsteckschuh an jedem Ende, Länge ca. 30 cm, 0,75mm² Querschnitt)

Die Lieferung erfolgt ohne Montageteile (Schrauben, Abstandsbolzen etc.), da die Anforderungen an diese Teile vom Aufbau abhängen (insbesondere Material und Dicke der Platte, an der die Leiterplatte montiert werden soll)
Abmessungen: ca. 391 mm (Länge) x 42 mm (Breite) x 20 mm (Höhe ohne aufgesteckte Kabel, ohne Abstandshalter etc.)

Die folgende Maßskizze zeigt die Lage der Montagelöcher: A100_busboard_measures.pdf

Die aktuell gültigen Preise finden Sie in der Preisliste im Abschnitt A-100-Zubehör

Wichtiger technischer Hinweis
Bei der neuen Version der A-100-Busplatinen (beschriftet Version 6 / 2019) kommen Wannenstiftleisten zum Einsatz, die mit einem Verpolungsschutz in Form einer Aussparung für die "Nase" der Buchse an dem Busverbindungskabel ausgestattet sind. Wird das Busverbindungskabel zum Modul hier eingesetzt, so muss die "Nase" nach rechts weisen. Die Polung des Verbindungskabels ist dann korrekt, wenn beim Herstellen dieser Verbindung die rote Ader des Flachbandkabels nach unten weist (dort wo sich auf der Leiterplatte der durchgehende Strich mit der Beschriftung "RED WIRE" befindet. Ist das nicht der Fall, so betreiben Sie auf keinen Fall das Modul in dem gelieferten A-100-Gehäuse, da hierbei sowohl das Modul wie auch das im Gehäuse eingebaute Netzteil (A-100PSU3) beschädigt werden können. Wenden Sie sich in einem solchen Fall bitte an den Hersteller des Moduls !
Die Buskabel bei Original A-100-Modulen werden seit 2012 so hergestellt, dass sie zu den Wannenstiftleisten passen. Nur bei älteren A-100-Modulen, die vor 2012 produziert wurden, kann es sein, dass die "Nase" an der falschen Stelle sitzt, da früher beim A-100 keine Stiftleisten mit Verpolungsschutz eingesetzt wurden. Wenden Sie sich in diesem Fall an Doepfer und bestellen Sie ein neues Verbindungskabel.

~~A-100NT12~~

A-100NT12 / A-100 Netzteil I
aufgebautes und geprüftes Netzteil
Ausgang: +12V/650mA, -12V/650mA
Eingang: 230V AC oder 115V AC, Version (bitte angeben)
Eingangsleistung: ca. 25 Watt bei Volllast
~~beinhaltet keine Kabel, Netzeingang, Schalter, Schrauben, Abstandsbolzen usw.~~

Der Einbau darf nur durch einen Fachmann erfolgen (Lebensgefahr bei nicht fachgerechtem Einbau) !

Nicht mehr lieferbar. Wurde in älteren A-100-Systemen vor 2004 verwendet.

A-100PSU2

Auslauftyp - Verkauf solange Vorrat reicht !

A-100PSU2 / A-10 Netzteil II
aufgebautes und geprüftes Netzteil mit Ringkern-Transformator
Ausgang: 12V/1200mA, -12V@ 1200mA
Eingang: 230V AC oder 115V AC, Version (bitte angeben)
Eingangsleistung: ca. 45 Watt bei Volllast
beinhaltet keine Kabel, Netzeingang, Schalter, Sicherung, Schrauben usw. Es können bis zu 4 Busplatinen an ein PSU2 angeschlossen werden, sofern der Gesamtstrom von 1200mA nicht überschritten wird..
Abmessungen: ca. 190 mm (Länge) x 80 mm (Breite) x 50 mm (Höhe)
Gewicht: ca. 1000g
Ab Werk wird das Netzteil mit vier vormontierten 10 mm langen M3-Abstandsbolzen ausgeliefert. Passende M3-Schrauben muss der Kunde selbst beschaffen, da deren Länge von der Dicke des verwendeten Materials der gewünschten Bauform (Senkkopf/Linsenkop/Zylinderkopf) abhängt.

Der Einbau darf nur durch einen Fachmann erfolgen (Lebensgefahr bei nicht fachgerechtem Einbau) ! Für Fachpersonal finden Sie hier die entspechenden Hinweise !

A-100PSU3

A-100PSU3 (A-100 Netzteil 3)
fertig aufgebautes und geprüftes Netzteil
Ausgang: 12V / 2000mA, -12V / 1200mA, +5V/2000mA (max. 4000mA wenn die 2A-Sicherung durch 4A ersetzt wird)
Eingang: 100...240V AC (Weitspannungseingang)
Eingangsleistung: ca. 75 Watt bei Volllast
beinhaltet keine Kabel, Netzeingang, Schalter, Sicherung, Schrauben usw.
Bis zu 4 Busplatinen können an ein PSU3 angeschlossen werden, sofern die Summen der Ströme aller betriebenen Module die oben angegebenen Werte nicht überschreiten
Abmessungen: ca. 200 mm (Länge) x 80 mm (Breite) x 40 mm (Höhe)
Gewicht: ca. 420g
Ab Werk wird das Netzteil mit vier vormontierten 10 mm langen M3-Abstandsbolzen ausgeliefert. Passende M3-Schrauben muss der Kunde selbst beschaffen, da deren Länge von der Dicke des verwendeten Materials und der gewünschten Bauform (Senkkopf/Linsenkop/Zylinderkopf) abhängt.
Für den Netzanschluss und die Verbindung zu den Busplatinen befinden sich 6,35 mm-Flachstecker auf der Leiterplatte. Für die Verkabelung werden Kabel mit passenden Gegenstücken (6,35 mm Flachstecker weiblich) benötigt. Diese sind im Elektro-Fachhandel erhältlich.

Die folgende Maßskizze zeigt die Lage der Montagelöcher: A100_PSU3_measures.pdf

Der Einbau darf nur durch einen Fachmann erfolgen (Lebensgefahr bei nicht fachgerechtem Einbau) ! Für Fachpersonal finden Sie hier die entspechenden Hinweise !

Den aktuell gültigen Preis finden Sie in der Preisliste im Abschnitt A-100-Zubehör

Allgemeine technische Hinweise zum A-100PSU3:

Es handelt sich beim A-100PSU3 um ein sog. Schaltnetzteil, dem aber die bewährte lineare Regelung des A-100PSU2 nachgeschaltet ist. Reine Schaltnetzteile haben bei unseren Untersuchungen zu keinen zufriedenstellenden Ergebnissen geführt, so dass wir uns entschlossen haben dem internen +/-15V Schaltnetzteil um die lineare Regelschaltung des A-100PSU2 für +/-12V zu ergänzen (insbesondere Störsignale/Rauschen und eine unzureichende Spannungs-Ausregelung bei Last-Änderungen waren nicht zufriedenstellend). Nur das +5V-Netzteil ist ein reines Schaltnetzteil ohne lineare Regelung. Da die Stromabgabe des A-100PSU3 bei +/-12V asymmetrisch ist, sind bei den A-100-Modulen auch die Stromaufnahme für +12V und -12V getrennt angeben.
Für jede der 3 Spannungen (+12V, -12V, +5V) kommt ein eigenes Schaltnetzteil zum Einsatz. Dadurch stehen die 3 Spannungen beim Einschalten nicht exakt gleichzeitig zur Verfügung, da jedes Schaltnetzteil separat "hochfährt". Die Verzögerungszeiten liegen bei typ. 1 - 1,5 Sekunden, die Anstiegs-Zeiten bei typ. 20-30ms.
Es hat sich gezeigt, dass digitale Module einiger Hersteller damit offenbar ein Problem haben (vermutlich erfolgt der Reset nicht korrekt). Bei allen A-100-Modulen gibt es jedoch keine Probleme und offenbar auch nicht bei rein analog arbeitenden Modulen anderer Hersteller.

Technischer Hinweis zur 5V-Sicherung beim A-100PSU3:

Das Netzteil A-100PSU3 besitzt eine (versteckte) Sicherung für +5V. Die Sicherung befindet sich auf der Leiterplatte des A-100PSU3 in der Nähe der Anschlüsse für +5V (Flachstecker). Um die Sicherung wechseln zu können, muss u.U. die Netzteilabdeckung entfernt werden. Unbedingt zuvor die Netzzuleitung abziehen ! Es reicht nicht den Ausschalter zu betätigen ! Ab Werk ist eine Sicherung mit 2A (flink/F) eingesetzt. Falls Sie bei +5V einen höheren Strombedarf haben, kann die Sicherung auch bis maximal 4A erhöht werden. Man sollte das aber nur machen, wenn wirklich mehr als 2A benötigt werden.

Hinweise zum Austausch von A-100PSU2 gegen A-100PSU3:

Ein vorhandenes Netzteil (A-100NT12 oder A-100PSU2) kann problemlos durch das neue A-100PSU3 ersetzt werden, da das A-100PSU3 annähernd die gleichen Abmessungen hat und sich die vier Montagebolzen an den gleichen Stellen wie bei den früheren Netzteilen befinden. Für alle Steckverbindungen werden Flachstecker verwendet, so dass keine Lötarbeiten erforderlich sind. Dennoch muss der Austausch bzw. Einbau des Netzteils durch einen Fachmann vorgenommen werden, da eine korrekte Verkabelung der Netzspannung führenden Leitungen zwingend erforderlich ist. Zusätzlich müssen Maßnahmen gegen eine versehentliche Berührung Netzspannung führender Teile getroffen werden (mechanische Abschirmung aller Netzspannung führender Teile). Andernfalls besteht Lebensgefahr ! Vorhandene Busplatinen können weiter verwendet werden. Nur falls die +5V-Spannung benötigt wird, muss ein zusätzliches Kabel zwischen dem betreffenden Flachstecker auf der Busplatine und den +5V-Flachsteckern auf dem A-100PSU3 ergänzt werden. Werden die +5V nicht benötigt, ist das zusätzliche Kabel nicht erforderlich.

A-100PCS

A-100PCS Netzteil-Schutzabdeckung Standard-Version (für 1 x A-100PSU2/3, verwendet in allen Gehäusen außer den Monster-Gehäusen, A-100LC1, A-100LC3 und A-100MC)
Den aktuell gültigen Preis finden Sie in der Preisliste im Abschnitt A-100-Zubehör

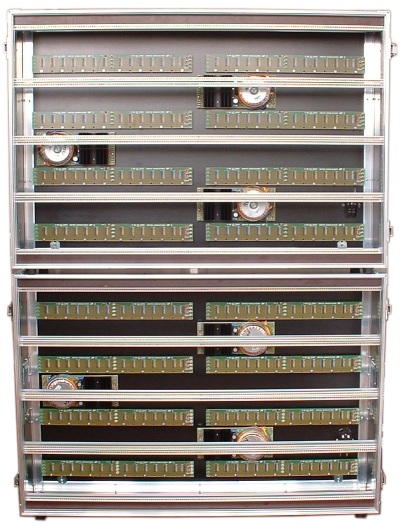

A-100PCM

A-100PCM Netzteil-Schutzabdeckung Monster (für 2 x A-100PSU2/3, verwendet bei den Monster-Cases)
Den aktuell gültigen Preis finden Sie in der Preisliste im Abschnitt A-100-Zubehör

A-100DIY PSU

A-100 DIY PSU / Netzteil aus dem A-100 DYI Kit
aufgebautes und geprüftes Netzteil
Ausgang: +12V/1200mA, -12V/1200mA
Eingang: 15V AC/2,5A (über externen Transformator)
zum Betrieb wird aus Sicherheitsgründen ein externer, gekapselter Transformator verwendet
das Netzteil ist wahlweise mit oder oder Trafo lieferbar (115V oder 230V Netzspannung)
der Trafo ist auch einzeln lieferbar (Ausgang 15V AC/2500mA)
Das Netzteil beinhaltet keine Kabel, Schrauben, Abstandsbolzen usw. Es können bis zu 4 Busplatinen an ein DIY PSU angeschlossen werden.
Abmessungen: ca. 110 mm (Länge) x 80 mm (Breite) x 50 mm (Höhe)
Gewicht: ca. 200g (ohne externem Trafo), ca. 1100g (mit externem Trafo), ca. 900g (externer Trafo alleine)
Ab Werk wird das Netzteil mit vier vormontierten 10 mm langen M3-Abstandsbolzen ausgeliefert. Passende M3-Schrauben muss der Kunde selbst beschaffen, da deren Länge von der Dicke des verwendeten Materials der gewünschten Bauform (Senkkopf/Linsenkop/Zylinderkopf) abhängt.

Den aktuell gültigen Preis finden Sie in der Preisliste im Abschnitt A-100-Zubehör

~~A-100NT5~~

5V-Netzteil
aufgebautes und geprüftes zusätzliches Netzteil für +5 V@ 500 mA, nur als 230V-Version lieferbar, beinhaltet keine Kabel, Netzeingang, Schalter, Schrauben, Abstandsbolzen usw.
Einbau darf nur durch einen Fachmann erfolgen (Lebensgefahr bei nicht fachgerechtem Einbau) !

Nicht mehr lieferbar.

Ersatzweise kann z.B. eines der Netzteile mit 5V aus unserer Sonderliste für die Erzeugung von +5V verwendet werden. Bis 100mA kann der untenstehende 5V-Low-Cost-Adapter eingesetzt werden.

~~A-100~~~~AD5~~

~~A-100AD5 5V-Low-Cost Adapter~~
~~Steck-Adapter für +5V/100mA~~

Dieses Modul kann auf einen freien Steckplatz der Busplatine aufgesteckt und stellt dann zusätzlich die Spannung +5V mit maximal 100mA Strom zur Verfügung. Erforderlich nur für ältere A-100-Module (z.B. A-113, A-190-1) oder Module anderer Hersteller.
Erforderlich nur wenn +5V benötigt werden und ein älteres Netzteil (A-100NT12 or A-100PSU2) oder das A-100 DIY Netzteil verwendet wird.
Wichtiger Hinweis: Installieren Sie den A-100AD5-Adapter nicht, wenn das Netzteil A-100PSU3 verwendet wird ! Dadurch können der A-100AD5 und/oder das Netzteil A-100PSU3 beschädigt werden.

Nicht mehr lieferbar.

Ersatzweise kann z.B. eines der Netzteile mit 5V aus unserer Sonderliste für die Erzeugung von +5V verwendet werden. Bis 100mA kann der untenstehende 5V-Low-Cost-Adapter eingesetzt werden.

A-100SSB

Version 1.1

A-100 Small Supply/Bus Board

fertig aufgebautes und geprüftes Modul, bestehend aus Netzteil und kleiner Busplatine
Eingang (für alle Versionen): 110-240V AC über Kaltgeräte-Stecker
Busplatine:

Version 1.1 (bis ca. September 2019):
8 ungepolte Bus-Steckplätze (ungepolte Stiftleisten), Busplatine mit Netzteil auf einer gemeinsamen Leiterplatte, +12V/380mA, -12V/380mA (+5V/100mA wobei der Strom aus der +12V-Leitung entnommen wird)
Nicht mehr lieferbar
Version 1.2 (ab ca. September 2019):
12 gepolte Bus-Steckplätze (Wannen-Stiftleisten), Busplatine mit Netzteil auf einer gemeinsamen Leiterplatte, +12V/380mA, -12V/380mA (+5V/100mA wobei der Strom aus der +12V-Leitung entnommen wird)
Auslauftyp - Verkauf solange Vorrat reicht !
Version 2 (ab ca. Frühjahr 2021):
12 gepolte Bus-Steckplätze (Wannen-Stiftleisten), Busplatine und Netzteil auf zwei getrennten Leiterplatten, die mit Kabeln verbunden werden, +12V/340mA, -12V/340mA (+5V/100mA wobei der Strom aus der +12V-Leitung entnommen wird), sehr stabile Ausgangsspannungen (auch für VCOs geeignet), einzeln mit Trimmpotentiometern einstellbar

Die Lieferung erfolgt ohne Netzkabel und ohne Montageteile (Schrauben, Abstandsbolzen etc.), da die Anforderungen an diese Teile vom Land (Art des Netzsteckers) und vom Aufbau abhängen (insbesondere Material und Dicke der Platte, an der die Leiterplatte montiert werden soll)
Abmessungen: ca. 270 mm (Länge) x 55 mm (Breite) x 35 mm (Höhe)
Zum Einbau und Inbetriebnahme sind mechanische und elektrische Vorkenntnisse erforderlich

Die in der Anleitung beschriebenen Sicherheitsvorschriften sind unbedingt zu beachten:

Version 1.1: A100SSB_A100LC1_Anleitung_Manual.pdf
Version 1.2: A100SSB_A100LC1_V1_2_Anleitung_Manual.pdf
Version 2: A100SSB_A100LC1_V2_Anleitung_Manual.pdf

Den aktuell gültigen Preis finden Sie in der Preisliste im Abschnitt A-100-Zubehör

Version 1.2

(Bild folgt in Kürze)

Version 2

A-100MNT/
A-100MBP

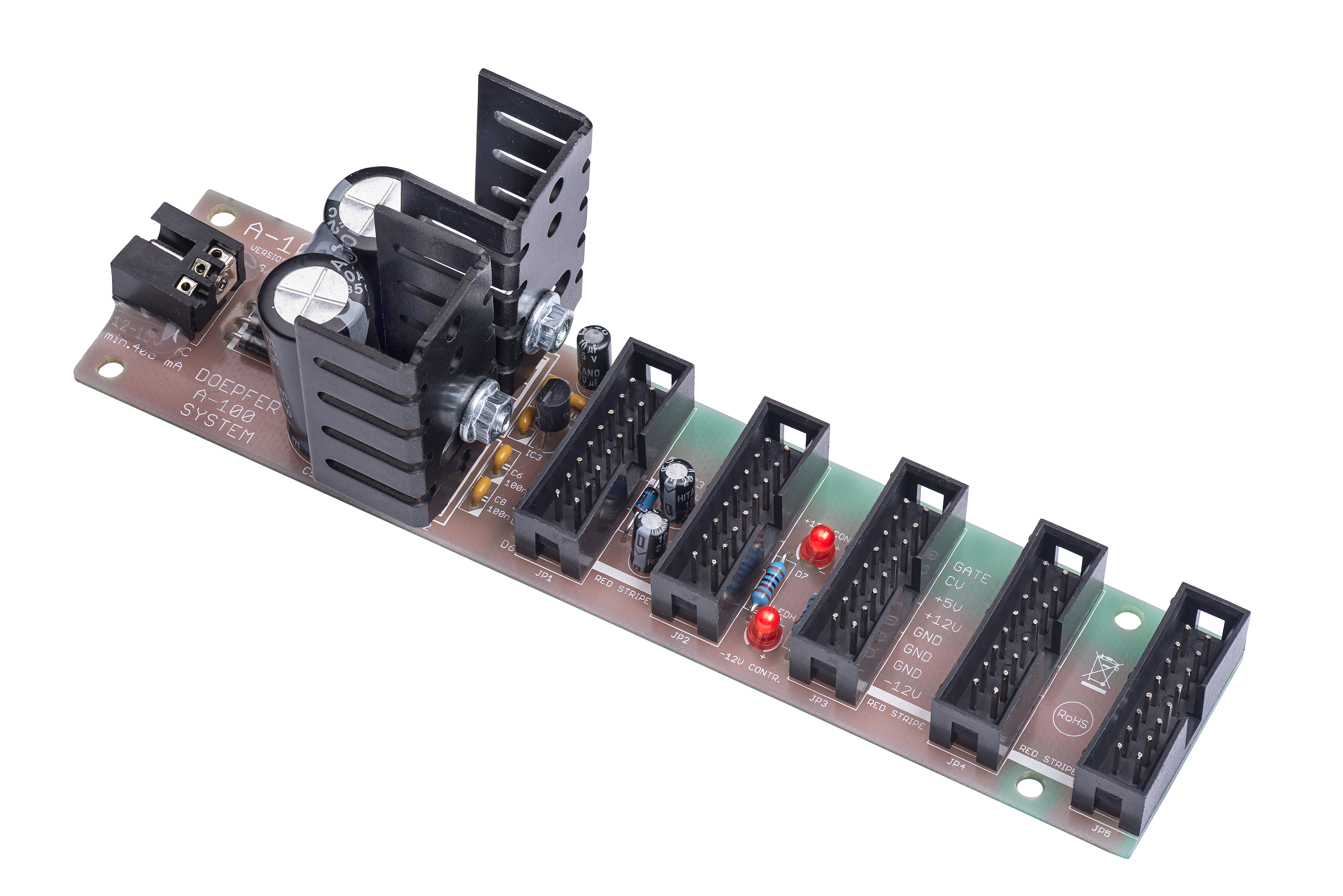

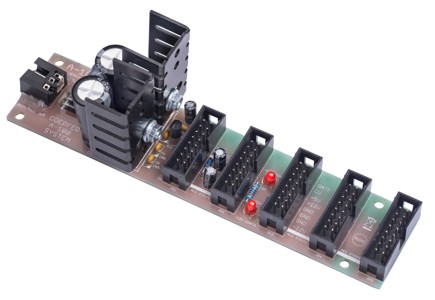

A-100 Mini-Netzteil/Busplatine A-100MNT/A-100MBP

Von dem A-100-Mini-Netzteil sind verschiedene Versionen im Umlauf, die an dieser Stelle - neben der aktuell lieferbaren Version - alle aufgeführt werden. Es ist aber nur noch die neueste Version 4 lieferbar !
Alle Versionen sind als fertig aufgebautes und geprüftes Modul mit einer integrierten Busplatine mit 4 bzw. 5 Steckplätzen ausgeführt. Das Mini-Netzteil ist speziell für Anwendungen gedacht, bei dem nur ein einzelnes oder nur wenige Module betrieben werden sollen (max 4 bzw. 5). Das Mini-Netzteil wird auch im A-100 Minicase A-100MC verwendet.

Version 1.0 (erkennbar an den kleineren, blanken Kühlkörpern, siehe Abbildung, nicht mehr lieferbar): +12V/100, -12V/100mA, +5V/50mA, Betrieb mit einem Netzteil mit 9VAC (Wechselspannung) mit min. 300mA
Version 1.1 (wie Version 1.0, aber mit größeren schwarzen Kühlkörpern, nicht mehr lieferbar): +12V/200mA, -12V/200mA, +5V/50mA, Betrieb mit einem Netzteil mit 9VAC (Wechselspannung) mit min. 500mA
Version 2 und 3: +12V/200mA, -12V/200mA, +5V/50mA, Betrieb mit einem Netzteil mit 12...15VAC (Wechselspannung) mit min. 500mA, bezeichnet mit A-100MBP (Miniatur Bus/Power Supply)
Version 4: fünf gepolte Busanschlüsse (statt vier ungepolte der Vorgänger-Versionen), die elektrischen Daten sind unverändert: +12V/200mA, -12V/200mA, +5V/50mA, Betrieb mit einem Netzteil mit 12...15VAC (Wechselspannung) mit min. 500mA, bezeichnet mit A-100MBP (Miniatur Bus/Power Supply)

Technische Hinweise:

die bis ca. Ende 2016 gefertigten Versionen 1.0 und 1.1 benötigen ein Wechselspannungsnetzteil mit 9VAC (Ausgang = Wechselspannung AC, nicht Gleichspannung DC) und hatten die Bezeichnung A-100MNT (Mini-Netzteil). Diese Version darf nicht mit dem externen Netzteil der neuen Version (12-15V AC) betrieben werden ! Andernfalls wird das Netzteil beschädigt.
die ab ca. Anfang 2017 gefertigte Version 2 benötigt ein Wechselspannungsnetzteil mit 12-15VAC (Ausgang = Wechselspannung AC, nicht Gleichspannung DC) und hat die Bezeichnung A-100MBP (Miniatur Bus/Power Supply). Man erkennt dieses neue Netzteil an der Aufschrift "12-15AV/>400mA" auf der Leiterplatte. Diese Aufschrift ist bei den ersten ausgelieferten Geräten in Form eines Aufklebers vorhanden oder bei neueren Geräten direkt auf die Leiterplatte gedruckt ("A-100MBP Miniatur Bus/Power Supply" und "12-15V/>400mA). Hat Ihr Gerät diesen Aufkleber oder den Leiterplatten-Aufdruck nicht, so handelt es sich um Version 1.0 oder 1.1. und es wird das oben erwähnte 9VAC-Netzteil benötigt.
zusätzlich können auch bis zu 50mA für eine +5V-Versorgung entnommen werden, wobei der Strom aber dann aus der +12V-Leitung entnommen wird und bei +12V fehlt (beispielsweise also nur noch 150mA bei +12V wenn der +5V-Leitung 50mA entnommen werden)
Bis einschließlich Version 3 waren nur 4 ungepolte Bus-Steckplätze vorhanden, ab Version 4 stehen 5 gepolte Steckplätze zur verfügung.

Lieferbar mit oder ohne AC-Netzadapter (nur 230V-Version lieferbar)

Abmessungen: ca. 142 mm (Länge) x 32 mm (Breite) x 50 mm (Höhe)

Die Anleitung zum A-100MNT/A-100MBP ist in den Anleitungen zum Mini-Case A-100MC enthalten:

Version 1 (A-100MNT): A-100MC_Manual_V1.pdf
Version 2 (A-100MBP): A-100MC_Manual_V2.pdf, auch geeignet für Version 3 und 4, in der Anleitung ist nur von 4 ungepolten Steckplätzen die Rede, bei Version 4 sind jedoch 5 gepolte Steckplätze verfügbar, ansonsten gibt es jedoch keine Unterschiede
Version 4 (A-100MBP): A-100MC_Manual_V4.pdf

Den aktuell gültigen Preis finden Sie in der Preisliste im Abschnitt A-100-Zubehör

A-100B1
A-100B1.5
A-100B2/B2V
A-100B4/B4V
A-100B8/B8V
A-100B42/B42V

Blind-Frontplatten (Standard-Version, gefertigt aus 2 mm starkem Aluminum, silber-grau eloxiert)
	kein Bild verfügbar				kein Bild verfügbar
A-100B1 1 TE / 5 mm (wird nur benötigt falls Module anderer Hersteller mit ungeraden TE-Frontplattenbreiten zusammen mit A-100-Modulen in einem Rahmen kombiniert werden sollen, z.B. Harvestman)	A-100B1.5 1,5 TE / 7,5 mm (wird nur zum Ausgleich bei Verwendung von Modulen anderer Hersteller zusammen mit A-100-Modulen benötigt, bei denen die Frontplatten-Montagelöcher an anderen Positionen sitzen, z.B. Analogue Systems)	A-100B2 2 TE / 10 mm	A-100B4 4 TE / 20 mm	A-100B8 8 TE / 41 mm	A-100B42 42 TE / 213 mm

Blind-Frontplatten (Vintage-Version, gefertigt aus 2 mm starkem Aluminum, schwarz eloxiert)
		kein Bild verfügbar	kein Bild verfügbar	kein Bild verfügbar	kein Bild verfügbar
A-100B1V nicht lieferbar	A-100B1.5V nicht lieferbar	A-100B2V 2 TE / 10 mm	A-100B4V 4 TE / 20 mm	A-100B8V 8 TE / 41 mm	A-100B42V 42 TE / 213 mm
Die aktuell gültigen Preise finden Sie in der Preisliste im Abschnitt A-100-Zubehör

A-100B84

Blind-Rückplatte

Abmessungen: ca. 128,5 x 436 x 2 mm

Hinweis 1: Da das 5V-Netzteil (A-100NT5) nicht mehr lieferbar ist, wird die Rückplatte ab sofort ohne die links abgebildeten 4 Montagelöcher für das Netzteil geliefert. Es sind nur jeweils 3 Montagelöcher am oberen und unteren Rand vorhanden.
Hinweis 2: Diese Rückplatte kann nicht als Blindfrontplatte an der Frontseite verwendet werden (z.B. zur Abdeckung eines 84 TE-Rahmens). Die Platte ist etwas breiter als 84TE (= 426,7 mm), um die Rückseite des Gehäuses A-100G6 voll abzuschließen. Für diesen Zweck müssen zwei Blindfrontplatten 42 TE verwendet werden (siehe unten).

Den aktuell gültigen Preis finden Sie in der Preisliste im Abschnitt A-100-Zubehör

A-100B84P

Das Foto zeigt noch die Version 1 der Rückplatte

Rückplatte zur Montage eines Netzteils (A-100NT12 / A-100PSU2 / A-100PSU3)

3HE / 84 TE mit 4 Montagelöchern zur Befestigung des 12V-Netzteils (A-100NT12, A-100PSU2 oder A-100PSU3), fertig montierter Netzeingang mit Netzschalter und Sicherung, einschließlich Verbindungskabel zum Anschluss des Netzteils an den Netzeingang, ohne Netzkabel und ohne Montagematerial (Schrauben, Muttern, Abstandsbolzen usw.), die Rückplatte ist mit einem universellen Aufkleber versehen, bei dem vom Kunden die verwendete Netzspannung und der Sicherungwert selbst angekreuzt bzw. angegeben werden muss (230V oder 115V bei A-100NT12/A-100PSU2, 110...240V bei A-100PSU3).

Abmessungen: ca. 128,5 x 436 x 2 mm

~~Version 0: Netzeingang mit eingebautem Filter und separatem Netzschalter (verwendet bis ca. 1996)~~ nicht mehr lieferbar
~~Version 1: Netzeingang Snap-In-Version, ohne Netzteilabdeckung~~ nicht mehr lieferbar
Version 2: Netzeingang Schraubversion, mit zusätzlicher Netzteilabdeckung aus Metall

Hinweis: Die Rückplatte ist etwas breiter als 84TE, um die Rückseite des Gehäuses A-100G6 voll abzuschließen.

Den aktuell gültigen Preis finden Sie in der Preisliste im Abschnitt A-100-Zubehör

Der Einbau darf nur durch einen Fachmann erfolgen (Lebensgefahr bei nicht fachgerechtem Einbau) ! Für Fachpersonal finden Sie hier die entspechenden Hinweise !

A-100C15
A-100C30
A-100C50
A-100C50A
A-100C80
A-100C120
A-100C200

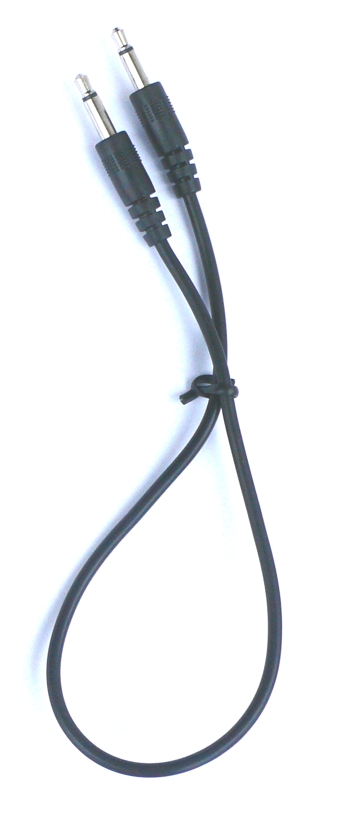

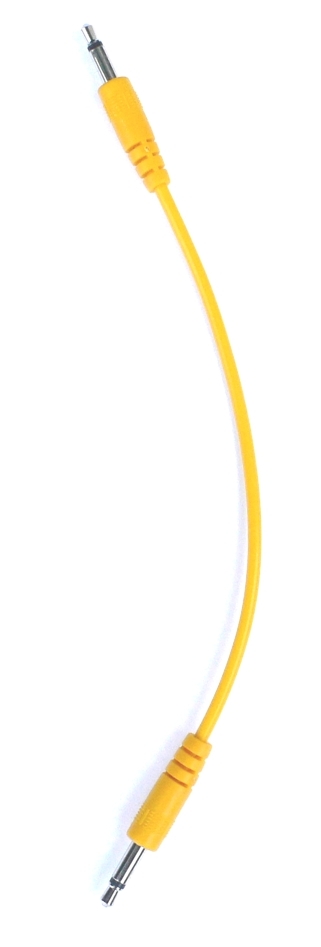

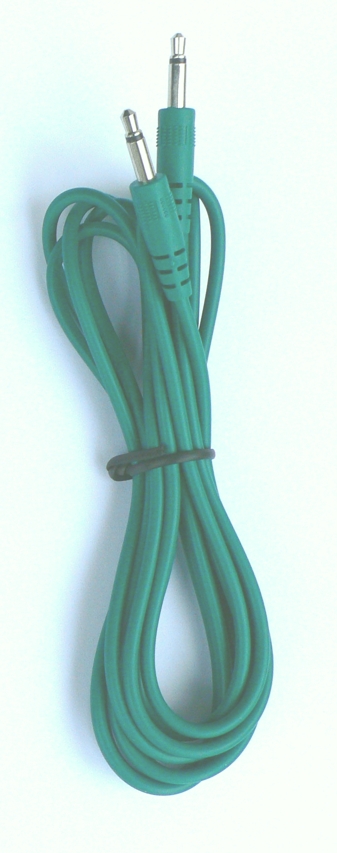

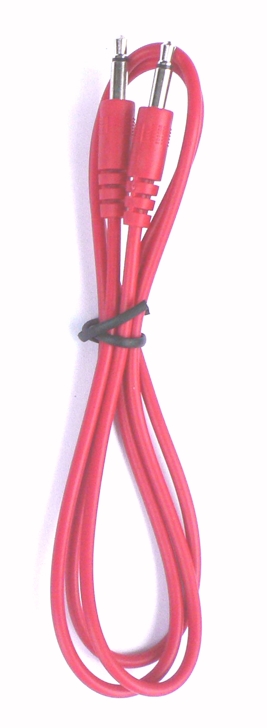

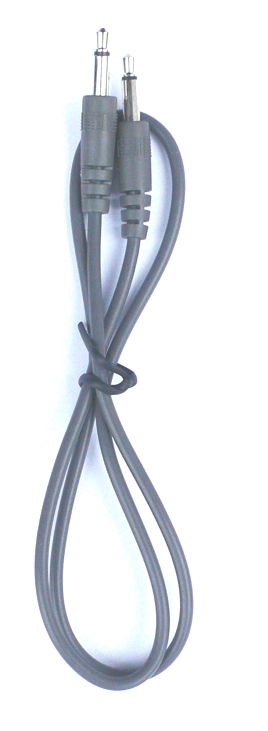

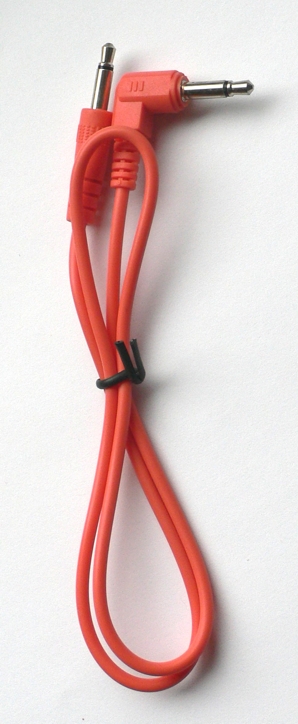

Patch-Kabel lieferbar in verschiedenen Längen mit je einem Mono-Klinkenstecker 3.5mm an jedem Ende

A-100C15: 15 cm gelb	A-100C30: 30 cm schwarz	A-100C50: 50 cm grau	A-100C50A: 50 cm orange mit Winkelstecker an einer Seite	A-100C80: 80 cm rot	A-100C120: 120 cm blau	A-100C200: 200 cm grün
	A-100C30T: 30 cm transparent Nicht mehr lieferbar	A-100C50T: 50 cm transparent		A-100C80T: 80 cm transparent
Es sind nur diese Patch-Kabel in diesen Längen verfügbar (keine anderen Längen, keine anderen Farben).

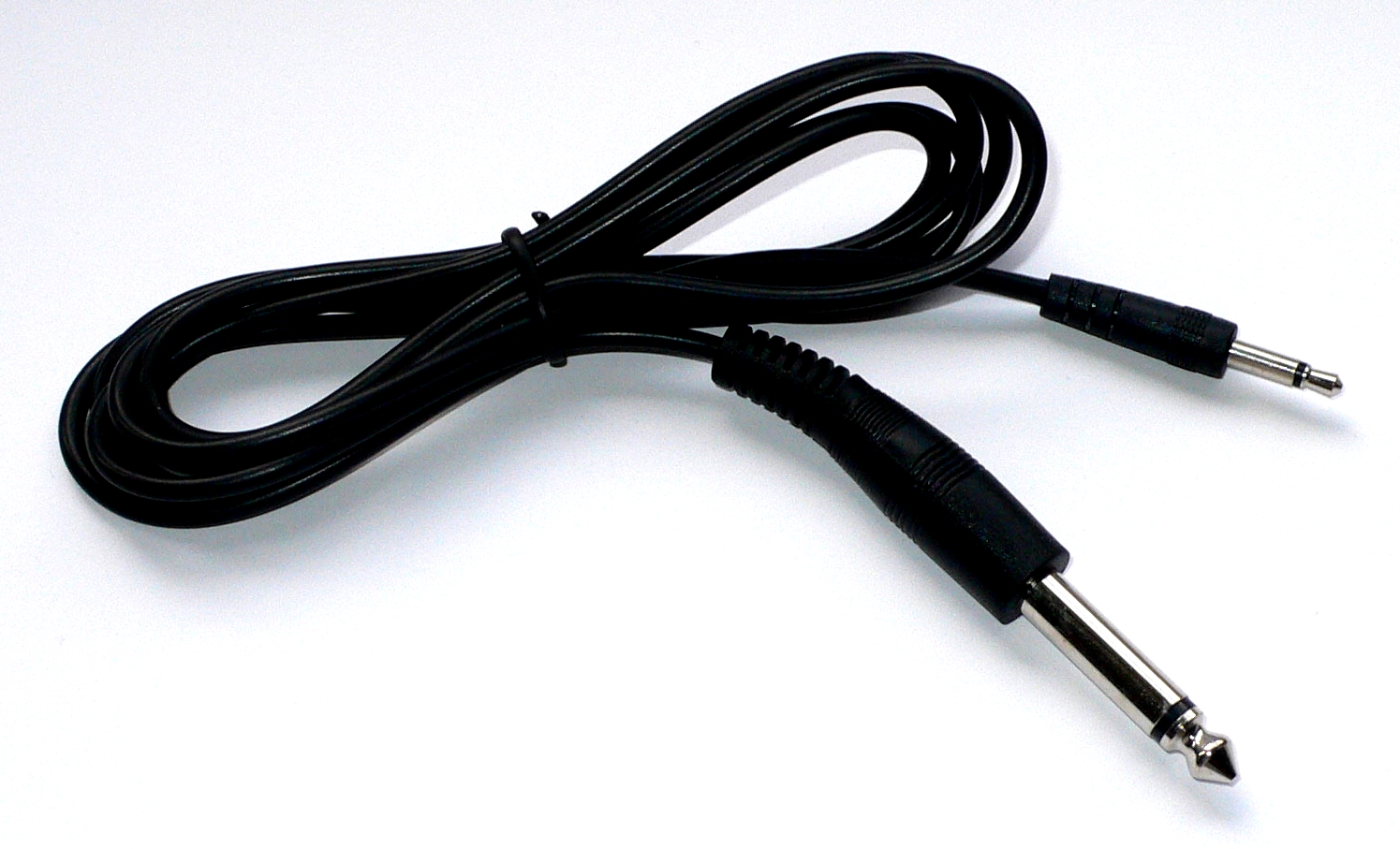

Die aktuell gültigen Preise finden Sie in der Preisliste im Abschnitt A-100-Zubehör Zusätzlich bieten wir auch ein monofones, schwarzes Adapterkabel von 3,5 mm Klinke auf 6,3 mm Klinke mit 1,5 m oder 3m Länge an: Details in der Gesamtpreisliste im Abschnitt A-100 Zubehör

A-100BM10
A-100BM16

A-100BM10: Verbindungskabel zwischen A-100 Modul und Bus 10-auf-16-polig, 20 cm Länge
A-100BM16: Verbindungskabel zwischen A-100 Modul und Bus 16-auf-16-polig, 20 cm Länge

Die aktuell gültigen Preise finden Sie in der Preisliste im Abschnitt A-100-Zubehör

A-100BC

CV/Gate Bus-Verbindungskabel, wird benötigt wenn die CV- und/oder Gate-Leitungen zweier Busplatinen verbunden werden sollen. Hierzu wird statt des Verbindungsjumpers in der Mitte der Busplatine dieses Kabel aufgesteckt. Diese Verbindung ist auch getrennt für CV und Gate möglich. Das Kabel besteht aus 2 Leitungen (normalerweise eine für Gate, eine für CV) mit passenden Steckern an den Enden. Die beiden Kabel können aber auch getrennt und einzeln verwendet werden. Das Kabel ist ca. 20 cm lang. Den Preis finden Sie in der Gesamtpreisliste im Abschnitt A-100 Zubehör.

A-100M

Montage-Pauschale
Pauschale für mechanischen und elektrischen Einbau eines Moduls in einen Rahmen, incl. Test des Moduls im Rahmen. Wir empfehlen die Bestellung von komplett aufgebauten und getesteten Systemen. Nur falls Sie über ausreichend Erfahrung verfügen, sollten Sie Ihr A-100-System selbst zusammenbauen.
Den Preis finden Sie in der Gesamtpreisliste im Abschnitt A-100 Zubehör.

~~A-100OPM~~

Bedienungsanleitung
Gesamte Bedienungsanleitung für das A-100-System, beinhaltet allgemeine Hinweise für das Gesamtsytem und alle Module, Ringordner DIN A5, ist bei den Basissystemen kostenlos enthalten, bei Bestellung von Einzelmodulen oder Rahmen muss die Anleitung zusätzlich bestellt werden. Deutsche oder Englische Version lieferbar.

Nicht mehr lieferbar.
Stattdessen bieten wir die Anleitung zum kostenlosen Download an: A100_Anleitung_komplett.pdf

A-100SM

Service Manual
beinhaltet die Schaltpläne, Bestückungspläne, Bauteilelisten, Aufbauhinweise, Abgleichhinweise, Funktionsbeschreibungen usw. zu allen A-100-Modulen (zum jeweils aktuellen Stand)
Wichtiger Hinweis: Die Service-Unterlagen zu zukünftigen Modulen sind nicht enthalten und diese können aus organisatorischen Gründen auch nicht nachgeliefert werden, da sich das Service-Manual (auch zu bereits existierenden Modulen) laufend ändert und es unmöglich ist die Differenzen zu älteren Versionen des Manuals herauszufinden.
Bitte bestellen Sie das Service-Manual nicht, wenn Sie mit dieser Regelung nicht einverstanden sind !
Das Service-Manual gibt es nur in deutsch und es wird nur an A-100-Kunden abgegeben. Als Beispiel finden Sie das A-110-Service-Manual auf unserer Homepage. Das Service-Manual umfasst mehrere Bände (Spiralbindung, auf Wunsch auch in Form von losen Blättern lieferbar)
Die aktuelle Version des Service-Manuals finden Sie in der Gesamtpreisliste im Abschnitt A-100 Zubehör.
