A-138p/o Performance Mixer


click to enlarge

click to enlarge

Standard Editionen

Die Module A-138p und A-138o bilden einen einfachen Performance-Mixer und sind dazu gedacht, bisher verwendete externe Mixer zumindest teilweise zu ersetzen, indem sie die wichtigsten Funktionen in Modulform zur Verfügung stellen. A-138p ist das 4-fache Eingangsmodul, A-138o das Ausgangsmodul. Ein oder mehrere A-138p können mit einem A-138o kombiniert werden.

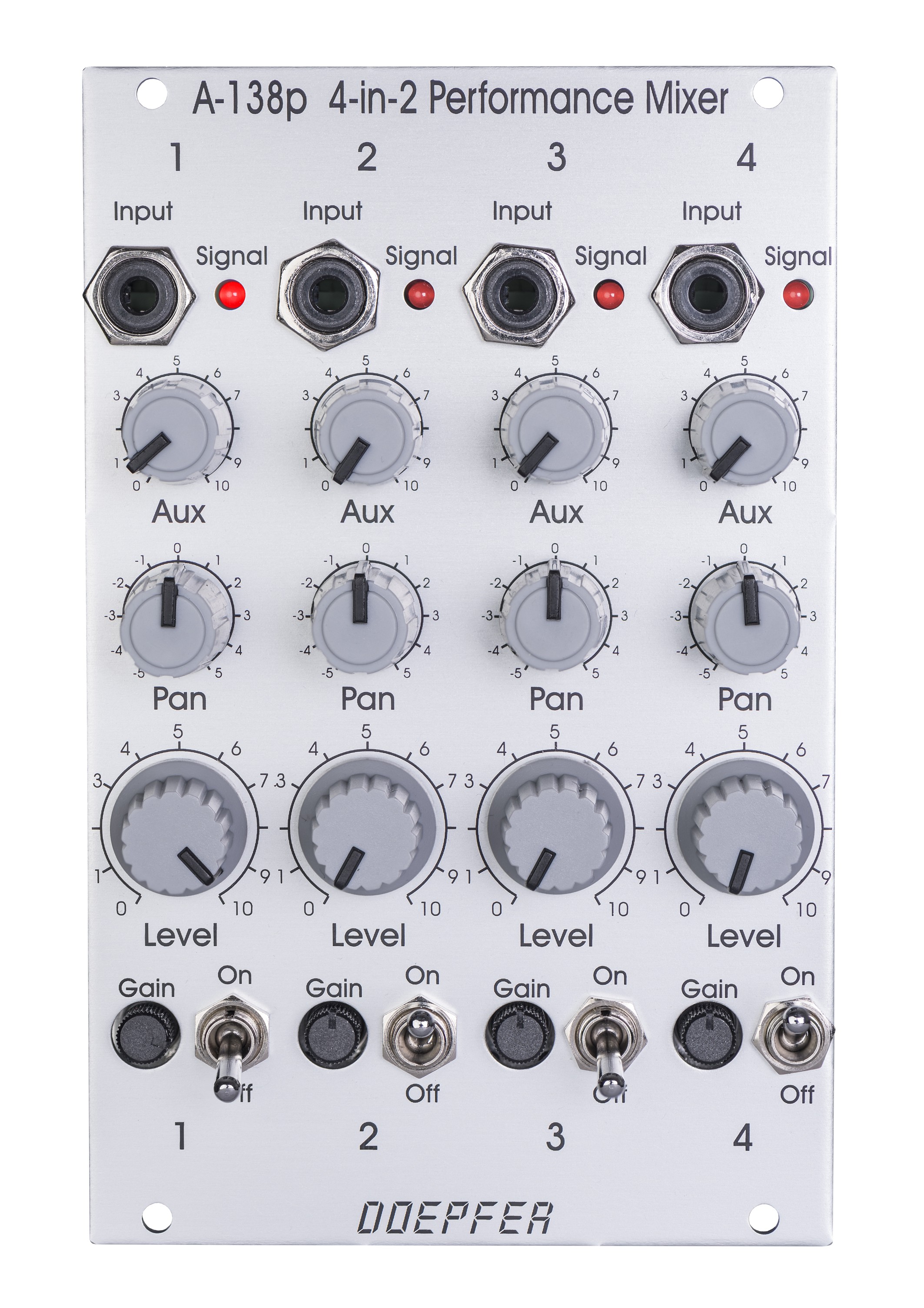

A-138p Eigenschaften:

  • 4 Kanäle
  • Bedienelemente, Anzeigen und Eingänge pro Kanal:
    • Eingang (3.5 mm Mono-Klinkenbuchse)
    • Signal-LED (als grobe Anzeige des Eingangspegels, die Messung erfolgt nach dem Gain-Regler)
    • Mute-Schalter
    • Gain-Regler (um unterschiedliche Pegel verschiedener Signale anzupassen)
    • Level-Regler (der eigentliche Lautstärke-Regler für den Eingang, lineare Kennlinie)
    • Panorama-Regler (Verteilung des Signals auf linken und rechten Ausgang des A-138o)
    • Aux-Regler (Hilfs-Weg, beispielsweise zum Vorhören eines Signals oder als Effekt-Weg verwendbar)
    • Interne Steckbrücke (Jumper) um festzulegen, ob der Aux-Regler das Signal vor oder hinter dem Level-Regler abgreift (pre/post).
  • interne 5-polige Verbindung, um das Modul mit dem A-138o und bei Bedarf mit einem weiteren A-138p zu verbinden
  • Der A-138p erfordert zum Betrieb einen A-138o. Alleine kann das Modul A-138p nicht genutzt werden.

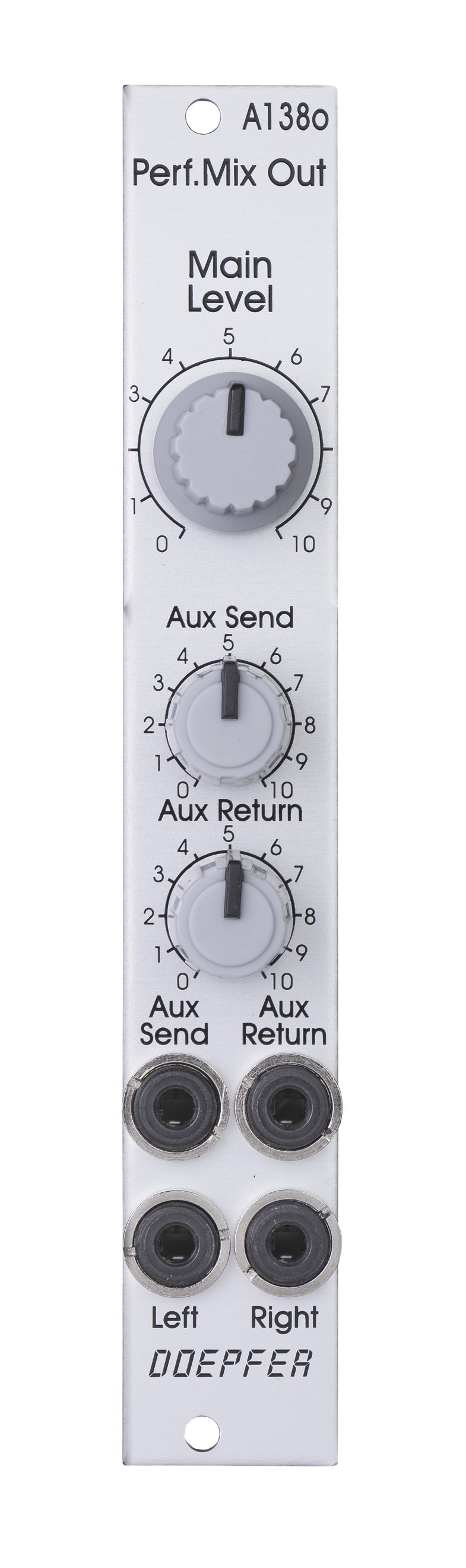

A-138o Eigenschaften:

  • Regler für Main Level (regelt simultan die Lautstärke von linkem und rechten Summenausgang)
  • Regler für Aux Send (regelt den Pegel an der Aux Send-Buchse)
  • Regler für Aux Return (bestimmt mit welcher Lautstärke das an der Aux Return-Buchse anliegende Signal auf linken und rechten Summenausgang gelangt)
  • 3,5 mm Mono-Klinkenbuchsen für Left (Ausgang), Right (Ausgang), Aux Send (Ausgang) und Aux Return (Eingang)
  • Der A-138o erfordert zum Betrieb mindestens einen A-138. Alleine kann das Modul A-138o nicht genutzt werden.
  • Anwendungsbeispiel für Aux Send und Aux Return: Einschleifen eines anderen Moduls für bestimme Effekte (z.B. DSP-Effektmodul A-187-1, Eimerketten-Modul A-188-1, Federhall A-199)
  • Anwendungsbeispiel für Aux Send alleine: zum Vorhören in Verbindung mit dem Kopfhörer-Verstärker-Modul A-139-2

Das folgende Dokument zeigt die interne Verbindung zwischen A-138o und A-138p sowie die Positionen und Funktionen der Jumper (Steckbrücken) und Trimmpotentiometer des Moduls A-138p: A138p_3_trimming_potentiometers_and_jumpers.pdf

Hinweis: Falls einige der kleinen grauen Knöpfe (z.B. Pan oder Aux) durch schwarzen Knöpfe ersetzt werden sollen, so können Sie diese als Ersatzteile beziehen. Der Austausch kann vom Kunden problemlos vorgenommen werden. Achten Sie ggf. darauf die Knöpfe mit 11,5 mm Durchmesser zu bestellen (A-100KSB in der Preisliste im Abschnitt Ersatzteile). Ebenso sind die kleinen grauen Knöpfe als Ersatzteile lieferbar, falls schwarze Knöpfe der Vintage-Version durch graue ersetzt werden sollen.

Die spannungsgesteuerte Version des Performance Mixers ist unter der Modulnummer A-135-4 erhältlich.

Technischer Hinweis: Die Version 2 des A-138p ist zusätzlich mit der 10-poligen Steckverbindung JP1 ausgestattet, die eine interne Verbindung zum vierfachen Hüllkurvenfolger A-135-4C erlaubt. Die Version 2 kann an Hand des Leiterplatten-Aufdrucks (A-138p PERFORMANCE MIXER VERSION 2) und der zusätzlichen 10-poligen Stiftleiste JP1 identifiziert werden. Der Markierungspunkt bei JP1 kennzeichnet die rote des 10-poligen Flachbandkabels das ggf. zur internen Verbindung zu A-135-4C verwendet wird. Die Version 2 des A-138p wird seit ca. Juni 2017 produziert.

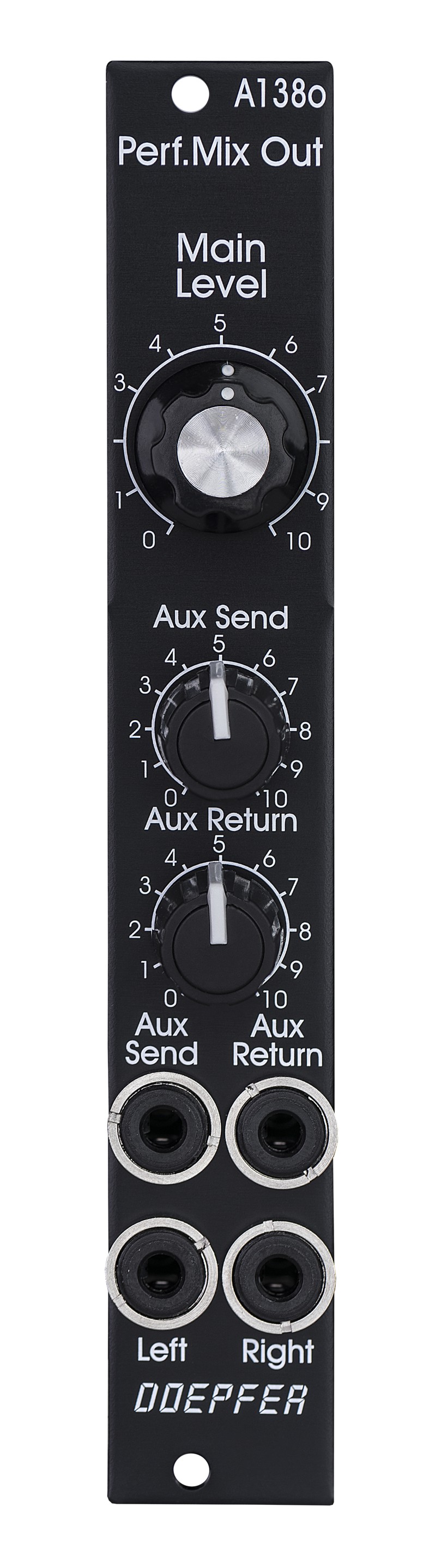

Vintage Editions

Modules A-138p/o are used to built a simple performance mixer (instead of an external stand-alone mixer). Module A-138p is the 4-fold input module, A-138o is the output module that can be combined with one or more A-138p.

A-138p features:

  • 4 channels
  • controls and inputs for each channel
    • input (3.5 mm mono socket)
    • signal LED (as a coarse monitor of the incoming level, the level is measured after the gain control)
    • mute switch
    • gain (control to adapt different audio levels)
    • Level (the main volume control, linear response curve)
    • Aux
    • Pan
    • internal jumper for each channel to choose between Aux pre/post main Level control
  • internal connection to the output module and to other A-138p modules
  • A-138p requires A-138o (no stand-alone use)

A-138o features:

  • level controls for Left, Right and Aux
  • output sockets for Left, Right and Aux (3.5 mm mono sockets)
  • A-138o requires at least one A-138p (no stand-alone use)
  • Application example for Aux Send and Aux Return: looping in another module for effects (e.g. DSP module A-187-1, BBD module A-188-1, Spring Reverb A-199)
  • Application example for Aux Send only: pre-listening in combination with the headphone amplifier module A-139-2

The following document shows the internal wiring of A-138o and A-138p as well as the positions and functions of the jumpers and trimming potentiometers of module A-138p: A138p_3_trimming_potentiometers_and_jumpers.pdf

Note: Black versions of the small grey knobs used in this module are available as spare parts. If some of the grey knobs (e.g. Pan or Aux) should be replaced by black ones they can be swapped easily by the customer. If applicable pay attention to order the knobs with 11.5mm diameter (A-100KSB in the price list / section spare parts). Vice versa also the small grey knobs are available as spare parts in case that black knobs of the vintage version should be replaced by grey ones.

The voltage controlled version of the performance mixer is the module series A-135-4.

Technical note: Version 2 of the A-138p is equipped with the additional 10 pin connector JP1. It can be used to establish an internal connection to the quad envelope follower A-135-4C. Version 2 can be identified by means of the pc board labelling (A-138p PERFORMANCE MIXER VERSION 2) and the additional pin header JP1. The marker point near JP1 denotes the red wire of the 10 pin ribbon cable that can be used to establish the internal connection between A-138p and A-135-4C. Version 2 of A-138p is manufactured since about June 2017.


A-138p:
Breite/Width:16TE / 16HP / 80.9 mm
Tiefe/Depth: 40 mm (gemessen ab der Rückseite der Frontplatte / measured from the rear side of the front panel)
Strombedarf/Current: 0 mA

A-138o:
Breite/Width:4TE / 4HP / 20.0 mm
Tiefe/Depth: 40 mm (gemessen ab der Rückseite der Frontplatte / measured from the rear side of the front panel)
Strombedarf/Current: + 20 mA (+12V) / - 20 mA (-12V)


Preise / Prices:
Standard Version
:
A-138p Euro 120.00
A-138o Euro 60.00

Vintage Edition:
A-138pV Euro 140.00
A-138oV Euro 70.00

The price in US$ depends upon the exchange rate between Euro and US$ at the payment day. Free currency converter:

History of the A-138o/p development
Modules A-138p/o are used to built a simple performance mixer (instead of an external stand-alone mixer). Module A-138p is the 4-fold input module, A-138o is the output module that can be combined with one or more A-138p.

A-138p features:

  • 4 channels
  • controls and inputs for each channel
    • input (3.5 mm mono socket)
    • mute switch
    • gain (control to adapt different audio levels)
    • Level (the main volume control)
    • Aux
    • Pan
    • internal jumper for each channel to choose between Aux pre/post main Level control
  • internal connection to the output module and to other A-138p modules
  • A-138p requires A-138o (no stand-alone use)

A-138o features:

  • level controls for Left, Right and Aux
  • output sockets for Left, Right and Aux (3.5 mm mono sockets)
  • A-138o requires at least one A-138p (no stand-alone use)

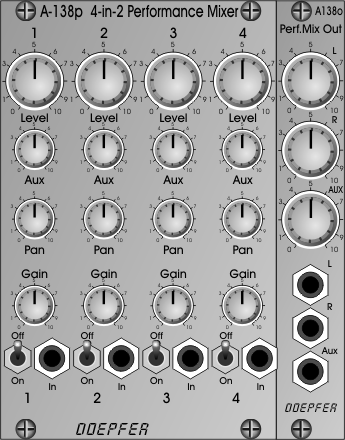

first prototype (Superbooth March 2016)


Modifications (prototype 2):

Many customers suggested it would be better to arrange the elements in the usual way (like standard mixers, with inputs at the top, followed by Gain, Aux, Pan and the Main level controls at the bottom).
So we did a redesign with these modifications:

  • revised arrangement of the sockets, controls and switches
  • smaller gain control
  • additional peak LEDs (the threshold levels can be adjusted internally with trimming potentiometers)

The output module has been modified also a bit. In the second prototype only one control for the main output is available (one stereo potentiometer instead of 2 mono potentiometers).

second prototype (April 2016)


Modifications (prototype 3):

Due to additional customer suggestions the mute switches and gain controls have been moved to the bottom (faster access to the mute function) and the polarity of the mute switches has been swapped (upper position = on).

third prototype (May 2016)


Modifications (prototype 4):

Aux Return has been added. Because of the limited space the distance between the four sockets (Aux Out, Aux Return, Left Out, Right Out) has beed reduced and round nuts are used for the sockets.
Maybe the panel will be rotated by 180 degrees (rotated printing).

fourth prototype (June 2016)
only A-138o has been modified
