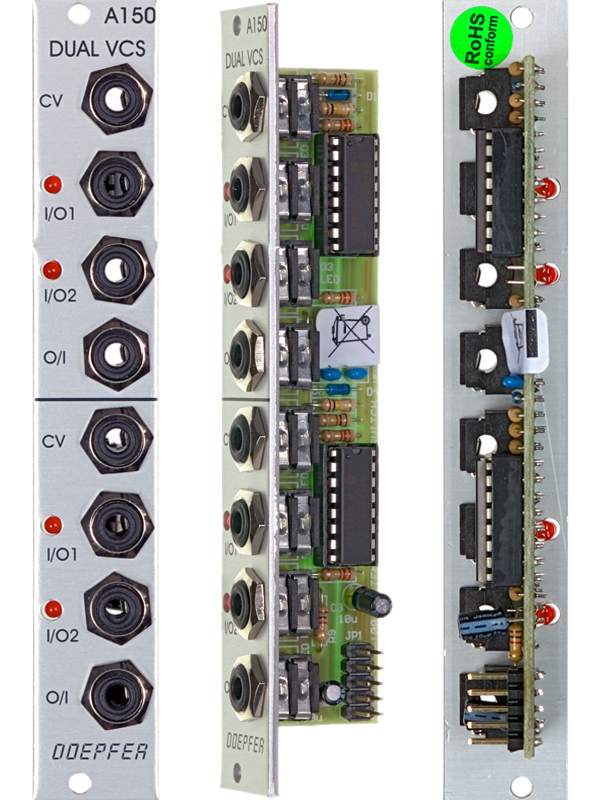

A-150-1 Dual Voltage Controlled Switch


click to enlarge
A150

Standard
Edition

Vintage Edition



Das Modul A-150-1 (Dual VCS) enthält zwei getrennte spannungsgesteuerte Umschalter (engl. voltage-controlled switch).

Jeder Schalter besitzt einen Steuereingang, einen gemeinsamen Aus-/Eingang und 2 Ein-/Ausgänge. Die Schalter sind bi-direktional, d.h. es sind beide Schaltrichtungen möglich. Es können Spannungen im Bereich von -12V ... +12V an den I/O bzw. O/I-Anschlüssen verarbeitet werden. Entsprechend der anliegenden Steuerspannung ist der gemeinsame Aus-/Eingang mit einem der beiden Ein-/Ausgänge verbunden.

Zwei LED's zeigen den aktiven (d.h. den zum gemeinsamen Aus-/Eingang durchgeschalteten) Ein-/Aus-gang an.

Die deutsche Bedienungsanleitung ist als PDF-Datei auf unserer Website verfügbar: A150_anl.pdf

Ähnliche Module:

  • A-151 Quad Sequential Switch

  • A-150-8 Octal Manual/Voltage Controlled Programmable Switches

  • A-152 Voltage Addressed Track&Hold / Switch (Multiplexer) / Digital Outputs

Technische Hinweise:

  • Um die elektronischen Schalter im Falle eines fehlerhaften Patches (z.B. Verbindung zweier Ausgänge) zu schützen, befindet sich ein 1k-Schutzwiderstand in jeder O/I-Leitung. Bei der Übertragung von CV-Spannungen für VCOs kann es daher zu sehr kleinen Spannungsabfällen kommen, die sich jedoch hörbar auf die Tonhöhe auswirken können. Daher sollten bei der Übertragung von CV-Signalen für VCOs Puffer zwischengeschaltet werden (z.B. A-180-3, A-180-4  oder der Precision Adder A-185-2). Der Einbau der Puffer in das Modul A-150-1 ist nicht möglich, da dann die Bidirektionalität nicht mehr gegeben ist.

  • Ab Mai 2004 wurde das Modul in einer überarbeiteten Version ausgeliefert, so dass der volle Spannungsbereich des A-100 (-12V....+12V) verarbeitet werden kann. Die frühere Einschränkung auf -8...+8V entfällt. Die neue Version kann von der alten Version durch den Platinenaufdruck unterschieden werden ("A-150 DUAL VC SWITCH VERSION 2"). Zur Unterscheidung können auch die ICs dienen: bei der alten Version besitzen die beiden ICs auf der Platine die Bezeichnung "CD4053", bei der neuen Version "DG409". Es ist leider nicht möglich die alte Version des A-150 auf die neue Version nachzurüsten, da die gesamte Schaltung geändert wurde.

  • Seit Anfang 2020 wird eine Version 3 produziert, bei der die CV- und O/I-Buchsen mit Hilfe von Steckbrücken normalisier werden können. Das folgende Dokument zeigt die Positionen und Funktionen der Steckbrücken: A150_1_V3_jumper.pdf.

Hinweis: Das Modul A-150 wurde in A-150-1 umbenannt, um es von anderen Modulen der A-150-Serie besser unterscheiden zu können (z.B. A-150-8)

Module A-150-1 (Dual VCS) contains two separate voltage-controlled switches.

Each switch has a control voltage input, a common Out / Input, and two In / Outputs. The switches are bi-directional: they can work in both directions, so can connect one input to either of two outputs, or either of two inputs to one output. Voltages in the range -12V...+12V at the O/I resp. I/O sockets can be processed by the module.

Two LEDs show which in / output is active (ie. which is connected to the common out / input).

For more detailed information please look at the English user's manual: A150_man.pdf

Similar modules:

  • A-151 Quad Sequential Switch

  • A-150-8 Octal Manual/Voltage Controlled Programmable Switches

  • A-152 Voltage Addressed Track&Hold / Switch (Multiplexer) / Digital Outputs

Technical notes:

  • To protect the electronic switches in case of an unsuitable patch (e.g. connection of two outputs) a 1k protection resistor is inserted into the O/I line of each switch. If control voltages used for VCOs are switched this may cause a small voltage drop and lead to undesired audible detuning. For this application we recommend to insert a CV buffer between A-150-1 and the VCO(s), e.g. the modules A-180-3, A-180-4 or the Precision Adder A-185-2. Integrating the buffers into the module A-150-1 is not possible because this would ruin the bidirectionality of the switches.
  • From May 2004 an improved version of the module is manufactured. The revised version allows to process voltages in the full A-100 voltage range (i.e. -12V....+12V). The previous limitation to -8...+8V is no longer valid. The new version can be distinguished from the previous version by the printing at the pcb ("A-150 DUAL VC SWITCH VERSION 2"). Another way to distinguish the two versions are the integrated circuits: "CD4053" for the old version, "DG409" for the new version. Sorry it is not possible to update the old version of the A-150 to the new one as the complete circuit has been changed.
  • Since early in 2020 version 3 is manufactured. Version 3 allows to normalize the CV and O/I sockets by means of jumpers. The following document shows the positions and functions of the jumpers: A150_1_V3_jumper.pdf.

Remark: Module A-150 has been renamed to A-150-1 to distinguish it better from other modules of the A-150 series (e.g.  A-150-8)

Breite/Width: 4 TE / 4 HP / 20.0 mm
 Tiefe/Depth: 30 mm (gemessen ab der Rückseite der Frontplatte / measured from the rear side of the front panel)
Strombedarf/Current: +30mA (+12V) / -10mA (-12V)

Standard Version : Euro 70.00
Vintage Edition : Euro 75.00
 The price in US$ depends upon the exchange rate between Euro and US$ at the payment day.
