A-177 External Foot Controller
nicht mehr lieferbar / no longer available

Ein preiswerter Nachfolgetyp ist der A-177-2 (ohne LEDs und Scale-Regler).
A more economical replacement module is A-177-2 (without LEDs and without scale controls).

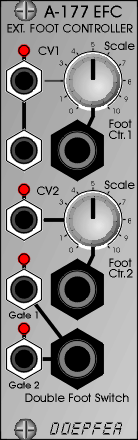

A177

Modul zum Anschluß von 2 Fußreglern und einem Doppelfußtaster (Öffner) zur Erzeugung von Steuerspannungen (Fußregler) oder Gate/Triggersignalen (Fußtaster) für beliebige Parameter des A-100 (z.B. Filter per Fuß steuern). Für jeden Fußregler-Eingang ist die Spreizung (Scale) mit einem Regler einstellbar, der Offset ist intern mit einem Trimmpoti einstellbar (falls der Fußregler nicht ganz auf Null geht). 4 Ausgänge/4LEDs für CV1, CV2, Gate 1, Gate 2.
Ein spezielle Anwendung ergibt sich beim Nachbau eines Trautoniums (näheres hierzu siehe beim Trautonium-Projekt). Die Fußtaster können zum Umschalten der Mixturen des subharmonischen Oszillators A-113, der Fußregler zum regeln der Ausgangslautstärke in Kombination mit einem VCA
(A-130 oder A-131) verwendet werden.

Das Modul ist kompatibel zu den von uns lieferbaren Fußreglern FP5 und Doppel-Fußtastern VFP2 (siehe Zubehör).

Zur weitergehenden Information steht die Bedienungsanleitung zur Verfügung: A177_Anl.pdf


Module for connecting 2 foot controllers and 1 double foot switch to A-100 for control of functions with your feet (e.g.VCF frequency, loudness, modulation depth, phasing, pitch). For each foot controller the input scale can be adjusted with a knob at the front panel. 4 outputs and 4 LEDs for CV1, CV2, Gate1, Gate2.
A special application of the A-177 is the usage within a Trautonium replica (for details refer to the Trautonium project article). The foot switches can be used to switch the mixtures of the subharmonic oscillator A-113. The foot controller can be used to control the overall loudness in combination with a VCA (A-130 or A-131).

A-177 is compatible with the footcontrollers FP5 and double foot switch VFP2 (see Accessories)

For more detailed information please look at the English user's guide: A177_man.pdf


Breite/Width: 8TE/8HP, Strombedarf/Current: 30 mA


nicht mehr lieferbar / no longer available
Preis: Euro 60.00 mit
roten LEDs (Standardversion), Euro 68.00 mit blauen LEDs (Sonderversion, der Aufpreis pro blauer LED beträgt 2.00 Euro)
Price: Euro 60.00 with
red LEDs (standard version), Euro 68.00 with blue LEDs (special version, 2.00 Euro additional price for each blue LED
)
The price in US$ depends upon the exchange rate between Euro and US$ at the payment day.
